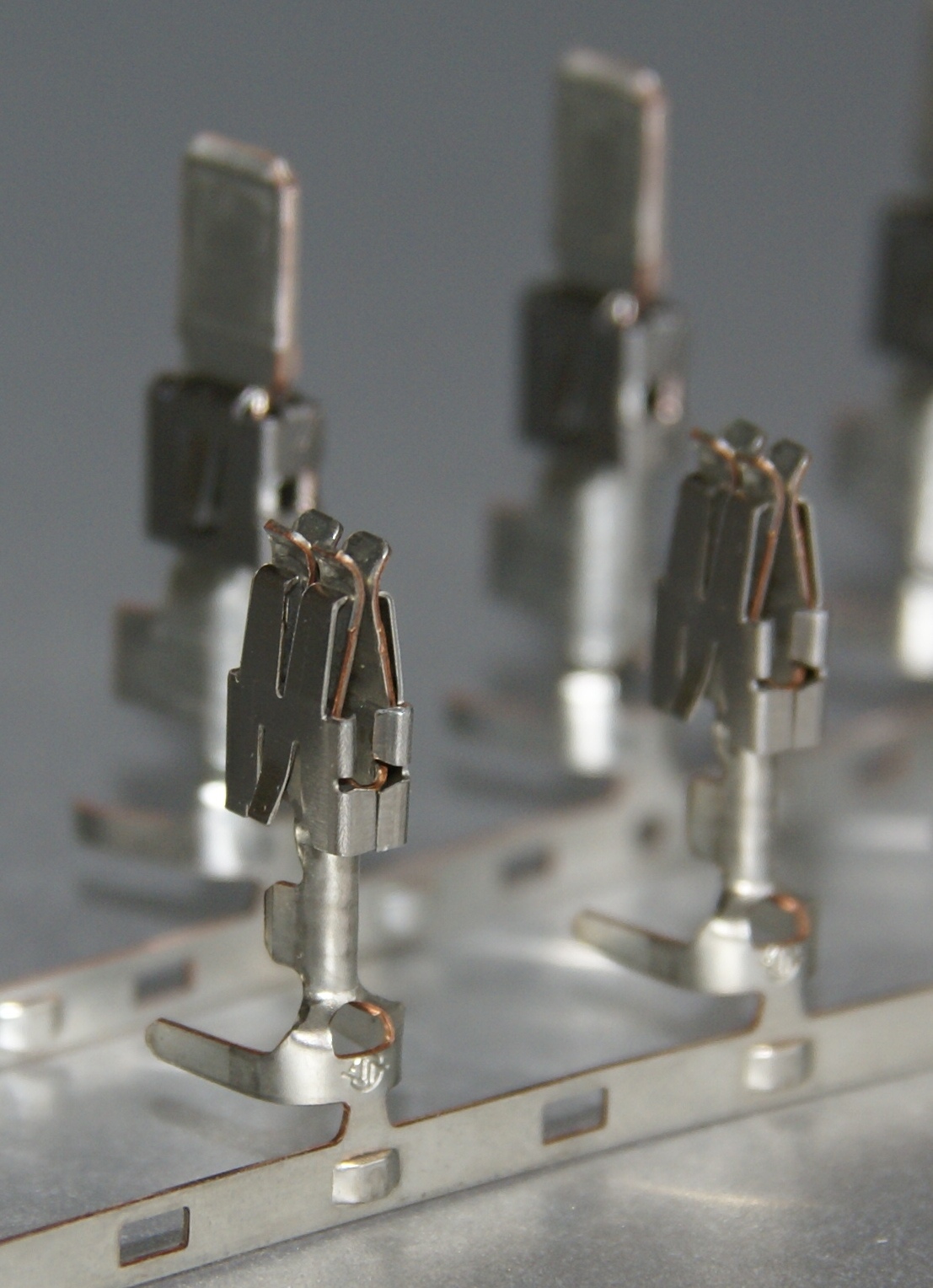

AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

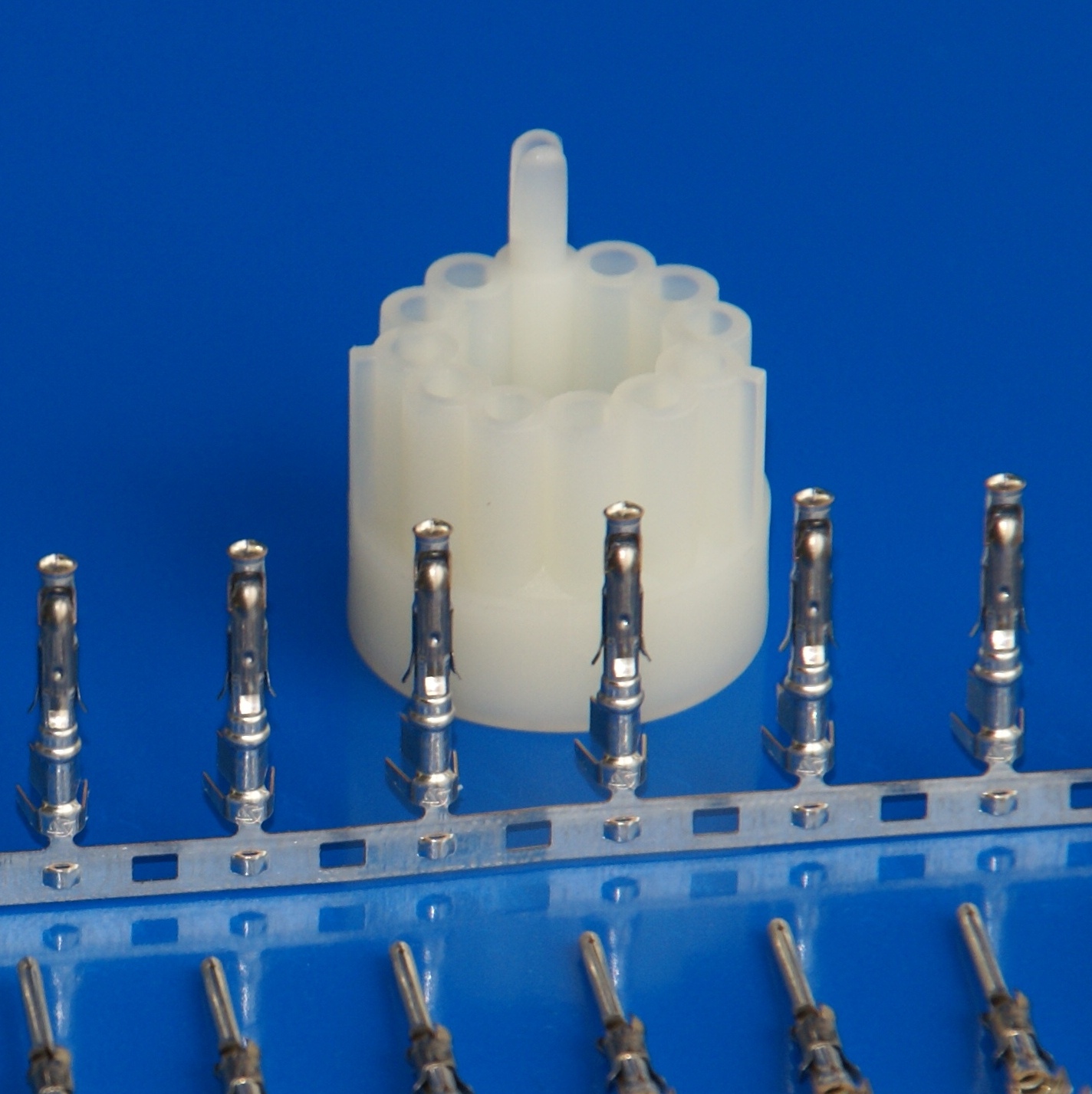

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VKS PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen



AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen

AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen



AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen



AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen



AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen





AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen



AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen

AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen



AFK-AFS


Flachfedersysteme 0,63 x 0,63 mm, 1,5 mm x
0,6 mm, 2,8 mm x 0,8 mm, 4,8 mm x 0,8 mm

Die AFK / AFS Systeme beinhalten Kontakte für einen Stift 0,63 mm x 0,63 mm sowie Kontakte mit
Steckerbreiten 1,5mm, 2,8mmund 4,8mmmit geradem Leiteranschluß. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt. Die Gestaltung der Kontakte ermöglicht verschiedene Varianten der Sekundärverriegelung.
Die Kontakte werden in Verbindung mit AFK / AFS Gehäusen eingesetzt, sind aber auch entsprechend der Nenngröße kammerkompatibel mit den Gehäusen der LEAR-Systeme MFK, MDK und DFK.
Die Anwendung der AFK / AFS Systeme erfolgt vorzugsweise in der Kfz-Industrie.

Eigenschaften
– universell sekundärverriegelbar
– geringe Aufsteck- und Abziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit auch bei hohen Umgebungstemperaturen

Einsatz
– für ein- und mehrpolige Kupplungen
– zur Übertragung von Steuerströmen und zur Stromversorgung
– zum Stecken auf Bauteile
– für den spritzwassergeschützten Einsatz

Kontakte
AFK 0,63 mm
– für hochwertige, z.B. sicherheitsrelevante Anwendung
– mit Verdrehschutz für korrekte Bestückungslage
– 1 Rastarm für sichere Verriegelung im Gehäuse

AFK
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFK PLUS
– Flachkontakte für Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

AFS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse

AFS PLUS
– Flachstecker mit Steckerbreiten 1,5 mm; 2,8 mm; 4,8 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
– ausgelegt für entsprechende Kontakte Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

CONI


Rundstecksysteme 1,6 mm Ø und 2,1 mm Ø

Die drei CONI Rundstecksysteme sind für ein- und mehrpolige Steckverbindungen konstruiert. Die
Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Steuerungstechnik und der Unterhaltungselektronik.

Eigenschaften
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft
– höchste Betriebssicherheit bei Gehäuseeinsatz mit Zusatzverriegelungen

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit RAM Kontakten (3,5 mm Durchmesser)
– für spritzwassergeschützte Anwendungen
– zum Stecken auf Bauteile

Kontakte
CONI 1
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
CONI 2
– Rundsteckhülsen und Rundstecker mit Stiftdurchmesser 1,6 mm
– Verriegelungslaschen für Zusatzverriegelungen

CONI 3
– Rundsteckhülsen für Stiftdurchmesser 2,1 mm
– Verriegelungslaschen für Zusatzverriegelungen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

DFK


Doppelflachfedersysteme 4,8 / 6,3 mm x 0,8 mm und 9,5 mm x 1,2 mm

Die DFK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Kontakte werden ausschließlich in Verbindung mit Gehäusen eingesetzt. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– hohe Strombelastbarkeit bis max. 40 A und lange Lebensdauer durch den Einsatz von Stahlfedern
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– die Kontakte können in einem Crimpvorgang mehrere Leitungen aufnehmen

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit MDK

Flachkontakten
– in RAST 5 Gehäusen für Crimpkontakte
– für spritzwassergeschützte Anwendungen
– für mehrpolige Kupplungen
– für hohe Strombelastbarkeit MAXI-DFK

DFK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

DFK 3 Lötversion
– mit außenliegender Stahlfeder
– mit 4 Lötzapfen
– für Lötlochdurchmesser min. 1,3 mm

DFK 3 Schweißkontakt
– mit außenliegender Stahlfeder
– Primärverriegelung über Rastarme
– als lose Ware mit bereits fertig gewinkeltem Schweißanschluß

DFK 3 Strombrücken
– mit 2 bis 9 DFK 3 Lötkontakten fertig bestückt
– Lötkontakte auf dem Trägerstreifen verstemmt und verlötet
– Trägerstreifen mit einem Crimpanschluß
– Primärverriegelung über Rastarme

DFK 3 mit zusätzlichem Flachsteckeranschluß
– mit seitlichem Abgang für Flachsteckhülsen 4,8 / 6,3mm x 0,8 mm
– z.B. zum Nachrüsten von Sonderausstattungen
– mit außenliegender Stahlfeder
– mit zwei Rastarmen

DFK 4
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 4 PLUS
– mit 90° gedrehtem Crimpbereich
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

DFK 40
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage

DFK 40 PLUS
– Strombelastbarkeit bis 40 A bei entsprechendem Leiternennquerschnitt
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

MAXI-DFK
– Steckbreite 9,5 mm
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– geführtes Stecken ins Gehäuse durch seitliche Stahlfedern

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

FSK-FSS


Text folgt

GSK


Steckverbindersysteme für Flachsicherungseinsätze
Das GSK-Steckverbindersystem dient dem Kontaktieren von Flachsicherungseinsätzen gemäß
DIN 72581. GSK-Kontakte liegen in 1-, 2- und 3-poliger Version vor mit einem Crimpanschluß.
GSK-Strombrücken (ohne Crimpanschluß) bestehen aus einem GSK-Kontakt mit 2 oder 3
Nachsteckplätzen für Stromabgänge mit GSK-Crimpkontakten.
Gehäuse für GSK-Kontakte, auch kombiniert mit GSK-Strombrücken sind für den Einsatz von 1, 2, 4
oder 9 Flachsicherungen ausgelegt. Alle Gehäuse verfügen über Sekundärverriegelungen.
Die 4- und 9-fachen Gehäuse sind fertig bestückt mit Strombrücken erhältlich. Verwechslungsfreies Nachbestücken mit GSK-Kontakten erfolgt mit Hilfe von Strompfadkodierungen.

Eigenschaften
– Stahlfeder für dauerhaft hohe Kontaktkraft und sicheres Verrasten im Gehäuse
– unverwechselbares (kodiertes) Nachbestücken mit Strompfadkodierungen.

Einsatz
– zum Kontaktieren von Flachsicherungen gemäß DIN 72581
– zur Absicherung von Kfz- Nieder- bis Hochstromverbrauchern

Kontakte
– mit Stahlfeder
– 1- bis 3-polig mit Crimpanschluß
– Strombrücke (ohne Crimpanschluß) mit einem GSK-Kontakt und 2 oder 3 Nachsteckplätzen.

Gehäuse
– alle mit Sekundärverriegelungen
– Steckplatznummern für Sicherungen aufgedruckt
– für 1, 2, 4 oder 9 Flachsicherungen

Lieferform
Kontakte
– Einzelform, vorgerollt, für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten.

Gehäuse
– lose in Standardverpackungen.

Krallenkabelschuhe


Kaelschuhe
– Gestanzte Krallenkabelschuhe mit Isolierumfassung für isolierte Leitungen nach DIN 46225
– Gestanzte Krallenkabelschuhe mit Isolierumfassung zum Anlöten nach DIN 46236

MAK Geschlossene Kontaktsysteme


Geschlossene Kontaktsysteme mit Federunterstützung 1,5 x 0,6 mm, 2,8 x 0,8 mm und 6,3 x
0,8 mm

Die MAK Systeme umfassen Kontakte für Messerbreiten 1,5 mm, 2,8 mm und 6,3 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten die Möglichkeit der allseitigen Verriegelung im Gehäuse und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren
Einflüssen und Beschädigung. Die MAK Systeme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.

Eigenschaften
– allseitig sekundär verriegelbar
– geringe Steck- und Ziehkräfte auch bei vielpoligen Anwendungen
– hohe Kontaktdichte
– Federunterstützung für lange Lebensdauer, hohe Strombelastbarkeit und zuverlässige
Signalübertragung

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschlüsse auf Sensoren, Aggregate und Steuergeräte
– für gedichtete Anwendungsfälle
– zur Übertragung von Signalströmen und zur Stromversorgung

Kontakte
MAK
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm für wanddickenreduzierte
Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse allseitig sekundärverriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 1,5 mm, 2,8 mm und 4,8 mm bis 6,3 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– allseitig sekundärverriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackung

MAK Hochstromkontaktsysteme


Lamellenkontaktsystem mit geschlossenem Kasten 8,0 x 0,8 mm, 9,5 x 1,2 mm, 12,0 x 0,8 mm
Die MAK Hochstromkontaktsysteme umfassen Kontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm. Sie sind für ein- und mehrpolige Steckverbindungen ausgelegt, bieten eine außerordentliche Stromtragfähigkeit und ihr geschlossener Kasten schützt den Kontaktbereich vor äußeren Einflüssen und Beschädigung. Die MAK Hochstromkontaktsysteme sind vielseitig einsetzbar, vorzugsweise jedoch in der Kfz- und Nfz-Industrie.
Eigenschaften
– sekundär verriegelbar
– hohe Strombelastbarkeit
– geringe Steck- und Ziehkräfte
– innenliegende Lamellen

Einsatz
– für ein- und mehrpolige Kupplungen
– Anschluß an Stromverteiler, Hauptsicherungen und große elektrische Lasten
– für gedichtete Anwendungsfälle

Kontakte
MAK
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar

MAK PLUS
– Flachkontakte für Messerbreiten 8,0 mm bis 9,5 mm und 12,0 mm
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– sekundär verriegelbar
– zur Aufnahme von Einzelleitungsdichtungen ausgelegt

Gehäuse
ausgelegt für die entsprechenden Kontakte. Zusätzliche konstruktive Details nach
Anwendungsfall:
– Sekundärverriegelung
– mechanische und farbliche Kodierung
– Dichtungselemente
– Rastarmschutz

Lieferform Kontakte
– Bandform für Halb- und VollautomatenGehäuse
– lose in Standardverpackung

MDK


Miniaturdoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die MDK Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Indus -trieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern

Einsatz
– zum Stecken auf Bauteile
– als Lötverbindung
– als kombiniertes Steckverbindungssystem mit DFK und MFK Kontakten
– für spritzwassergeschützte Anwendungen mit Dichtungen für Einzelleitungen und Gehäuse oder mit
Dichtmasse zum Vergießen

Kontakte
MDK 3
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen
– Sekundärverriegelungen möglich
– Leitungsbearbeitung mit integrierter Gehäusebestückung

MDK 3 mit Lötanschluß
– mit außenliegender Stahlfeder, ohne Stahlfeder
– mit zwei Rastarmen, ohne Rastarm, mit einem Rastarm auf Anfrage
– für Leiterplatten 1,5 bis 2 mm
– für Lötlochdurchmesser min. 1,4 mm

MDK 3 PLUS
– mit außenliegender Stahlfeder
– mit zwei Rastarmen, mit einem Rastarm auf Anfrage
– die Isolierungshalterung ist zur Aufnahme von Seals ausgelegt

Gehäuse
Konstruktive Details der Gehäuse für eine hohe
Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel
– Dichtungselemente

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

MFK - MFS


Mikroflachfedersysteme 1,5 mm mit Stahlfeder
Die MFK/MFS Systeme sind für ein- und mehrpolige Steckverbindungen mit geradem Leiteranschluß
konzipiert. Aufgrund ihrer kleinen Bauweise werden sie in der Elektronik und Elektrotechnik eingesetzt.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– geringe Aufsteck- und Abziehkräfte
– hohe Kontaktdichte
– Stahlfeder für lange Lebensdauer und hohe Strombelastbarkeit

Einsatz
– zur Übertragung von Steuerströmen
– zum Stecken auf Bauteile
– als fliegende Kupplung
– für den spritzwassergeschützten Einsatz
– als kombiniertes Steckverbindersystem mit MDK 3 PLUS Kontakten

Kontakte
MFK / MFS
– für wanddickenreduzierte Leitungen
– 2 Rastarme für sichere Verriegelung im Gehäuse
– Sekundärverriegelung möglich

MFK PLUS / MFS PLUS
– die Isolierungshalterung ist zur Aufnahme von Einzelleitungsdichtungen ausgelegt.
Gehäuse

MFK / MFS
Rastermaß: min. 3,5 mm x 4 mm
Kupplungslänge: min. 38,5 mm

MFK PLUS / MFS PLUS
Rastermaß: min. 4 mm x 4 mm
Kupplungslänge: min. 54,6 mm

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

MKR PLUS - MKS PLUS


Steckverbindersysteme 1,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung.
Das MKR PLUS / MKS PLUS System ist für die stark schwingungsbelastete und spritzwassergeschützte
Anwendung konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme, z.B. für Steueranschlüsse an Generatoren, Motorlüfter und Getriebe.
Rundstecker und Rundsteckhülse besitzen außenliegende Stahlfedern. Sie gewährleisten den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) ausgelegt. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft
– hohe Schwingungsfestigkeit

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als kombiniertes Steckverbindersystem mit VKR PLUS / VKS PLUS Kontakten (2,5 mm Durchmesser).

Kontakte
2 Rastarme gewährleisten den sicheren Halt im Gehäuse die Isolationskralle ist für die Aufnahme eines Seals ausgelegt
Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang
– mit Sekundärverriegelung

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

MSK


Mikrokontaktsysteme 0,63 mm x 0,63 mm, mit Stahlfeder
Das MSK System ist für hochpolige Steckverbindungen zur Übertragung von Signal-, Steuer- und
Kleinlastströmen ausgelegt. Seine geringen Baumaße erlauben eine platzsparende Anwendung.
Der MSK besitzt einen geschlossenen lasergeschweißten Außenkasten aus Federstahl. Im Steckbereich nimmt er die Funktion eines Überdehnschutzes wahr. Integrierte Federarme gewährleisten einen kontinuierlichen Kontaktdruck und ein Rastarm sorgt für den sicheren Halt im Gehäuse. Die Kontaktfedern sind geöffnet und stehen unter Vorspannung.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Rastarm aus Federstahl
– hohe Strombelastbarkeit bis max. 7 A
– hohe Temperaturbelastbarkeit von -40° C bis max. 150° C
– Schwingungsfestigkeit 30g
– geringe Aufsteck- und Abziehkräfte
– für den spritzwassergeschützten Einsatz

Einsatz
– zur Übertragung von Signal-, Steuer- und Kleinlastströmen
– ausschließlich in Gehäusen
– problemloses Kontaktieren gestanzter Stifte

Kontakte
MSK
– für Steckerbreite 0,63 mm x 0,63 mm
– 1 Rastarm für den Halt im Gehäuse
– Sekundärverriegelung möglich

Gehäuse
– auf Anfrage

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

RAM


Rundstecksysteme 3,5 mm Ø
Das RAM Rundstecksystem ist für ein- und mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt in der Kfz- und Hausgeräteindustrie, der Geräte- und der Steuerungstechnik. Für
die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RAM PLUS.

Eigenschaften
– hohe Strombelastbarkeit
– gute Kontaktkraft
– Betriebssicherheit durch Unterstützungskralle
– modifizierte Crimpform für Gehäuse mit Klappdeckel

Einsatz
– als fliegende Kupplung
– als kombiniertes Steckverbindersystem mit CONI Kontakten (1,6 mm Durchmesser)
– zum Stecken auf Bauteile
– für spritzwassergeschützte Anwendung

Kontakte
RAM
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm DIN 46268
RAM PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 3,5 mm

Gehäuse

RAM
Konstruktive Details zur Erhöhung der Betriebssicherheit
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RAM PLUS
– auf Anfrage

Lieferform
Kontakte:
-Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse:
lose in Standardverpackungen

Relaissockel


Anwendungen für Flachstecksysteme
2,8 / 4,8 / 6,3 / 9,5 mm

RSA2


Rundsteckverbindersysteme 1,6 mm Ø, mit Stahlfeder
Das RSA 2 Rundstecksystem ist ausgelegt für ein und vielpolige Steckverbindungen. Die Anwendung
erfolgt in der Kfz- und Hausgeräteindustrie sowie in der Steuerungstechnik und Unterhaltungselektronik. Für die spritzwassergeschützte Anwendung mit Seal (Einzelleitungsdichtung) dient der RSA 2PLUS.

Eigenschaften
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Strombelastbarkeit durch Stahlfedern
– hohe mechanische Zuverlässigkeit
– gute Kontaktkraft

Einsatz
– zum Stecken auf Bauteile
– zum Kontaktieren von Leiterplatten in Verbindung mit einer Stiftleiste
– für spritzwassergeschützte Anwendung

Kontakte
RSA 2
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

RSA 2 PLUS
– Rundsteckhülsen und Rundstecker, Stiftdurchmesser 1,6 mm
– mit Stahlfeder

Gehäuse

RSA 2
Konstruktive Details zur Erhöhung der Betriebssicherheit:
– Zusatzverriegelungen
– Kodierungen
– Klappdeckel

RSA 2 PLUS
– auf Anfrage
Stiftleisten

RSA 2
– zum Einlöten in Leiterplatten
– abgestimmt auf entsprechende Gehäuse
– Kodierungen gegen Fehlstecken

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimpgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen
Stiftleisten
– lose in Standardverpackungen

Sicherungsträger - Junction Box


Anwendungen für Flachstecksysteme
6,3 / 9,5 mm

SIKO


Sicherheitskontaktsysteme für Steckerbreiten 4,8 mm und 6,3 mm auch mit reduzierter Aufsteckkraft
Die Flachsteckverbindersysteme SIKO 1 und SIKO 2 kombinieren die Eigenschaften einer nicht lösbaren Verbindung mit den Vorteilen einer lösbaren. Einsatzorte sind überall dort, wo einfache Steckverbindungen, z.B. schwingungsbedingt oder durch Zugkraft auf der Leitung, nicht die erforderliche Betriebssicherheit bieten.
Der SIKO 1 Flachkontakt ist mit einem Verriegelungsmechanismus ausgelegt, der im Rastloch des
Flachsteckers (6,3 mm x 0,8 mm) verrastet. Durch Druck auf die besonders breit ausgelegte Federlasche (direkt oder über eine Schräge im Gehäuse) läßt sich die Verbindung wieder lösen. Der SIKO 1 besitzt einen geraden Leiteranschluß. Der Verriegelungsmechanismus der SIKO 2 Flachkontakte hakt im Rastloch des Flachsteckers ein und ist nur durch Drücken des Entriegelungsstegs wieder zu lösen. Der zentral angeordnete Entriegelungssteg erleichtert die Handhabung beim Trennen der Verbindung auch beim Einsatz im Gehäuse. Der SIKO 2 Flachkontakt ist mit geradem und seitlichem Leiteranschluß erhältlich. Der Flachkontakt mit geradem Leiteranschluß liegt auch in steckkraftreduzierter Variante vor.

Eigenschaften
– kein ungewolltes Lösen der Verbindung
– leichte Handhabung
– hohe Strombelastbarkeit

Einsatz
– an schwer zugänglichen Stellen
– an Bauteilen, die starken Vibrationen unterliegen
– an Leitungssätzen mit hohem Eigengewicht

Kontakte
SIKO 1 für Steckerbreite 6,3 mm
– mit Rastnase für Gehäuseeinsatz
– ohne Rastnase

SIKO 2 für Steckerbreite
– 4,8 mm mit geradem Leiteranschluß
– 6,3 mm mit geradem und seitlichem Leiteranschluß
– 6,3 mm mit geradem Leiteranschluß in steckkraftreduzierter Variante
Gehäuse

SIKO 1
– 1-poliges Gehäuse
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.

SIKO 2
– 1-poliges Gehäuse für Steckerbreite 6,3 mm mit geradem Leiteranschluß.
– 2-poliges Gehäuse für Steckerbreite 6,3 mm mit seitlichem Leiteranschluß
Die Entriegelungsfunktion bleibt im Gehäuseeinsatz erhalten.
Lieferform

Kontakte
– Einzelform für Handcrimpwerkzeuge, Crimgeräte
– Bandform für Halb- und Vollautomaten

Gehäuse
– lose in Standardverpackungen

VEK


Steckverbindersysteme 0,63 mm x 0,63 mm für die Elektrotechnik und Elektronik
Die VEK Systeme sind für mehrpolige Steckverbindungen konstruiert. Die Anwendung erfolgt
vorzugsweise in der Kfz-Industrie.

Eigenschaften
-platzsparend
-hohe Kontaktdichte im Gehäuseeinsatz

Einsatz
– zur Übertragung von Signal- und Steuerströmen
– zum Kontaktieren von Leiterplatten
– zur Folienkontaktierung
– als fliegende Kupplung
– für spritzwassergeschützte Anwendungen

Kontakte
VEK 2
– mit außenliegender Stahlfeder
– mit einem Rastarm

VEK 4
– mit außenliegender Stahlfeder
– mit 2 Rastarmen
– hohe Ausreißkraft aus dem Gehäuse

Gehäuse
Eine komplette VEK – Verbindung kann folgende
Gehäusekomponenten beinhalten:
– Umgehäuse
– VEK Kontakt
– Innengehäuse zur Aufnahme der VEK Kontakte
– Verriegelungsschieber zur zusätzlichen Verriegelung des Kontaktes im Innengehäuse
– Stiftwannen zum Einlöten in Leiterplatten Diese und weitere Komponenten sind jeweils
aufeinander abgestimmt und gewährleisten betriebssichere Verbindungen.

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
– gegurtet für die vollautomatische Verarbeitung

VKR PLUS - VSK PLUS


Steckverbindersystem 2,5 mm Ø mit Stahlfeder, für die spritzwassergeschützte Anwendung
Das VKR PLUS / VKS PLUS System ist für die spritzwassergeschützte und stark schwingungsbelastete
Anwendung nach DIN 72 585 konstruiert. Es überträgt gleichermaßen hohe und niedrige Ströme z.B. für Sensoren in der Umgebung von Nutzfahrzeugmotoren oder für Magnetventile. Die Kontakte besitzen eine außenliegende Stahlfeder. Sie gewährleistet den erforderlichen Kontaktdruck und den sicheren Halt in der Gehäusekammer. Die Isolationskralle ist für die Aufnahme des Seals (Einzelleitungsdichtung) gestaltet. Stahlfeder und Seal zusammen dienen der Absorption von Schwingungen im Gehäuse. Für die Anwendung stehen Gehäuse in unterschiedlichen
Kodiervarianten zur Verfügung.
Eine 4-polige Kupplung entspricht DIN 72 585. Sie besitzt wahlweise gewinkelte oder gerade
Leitungsabgänge, ausgelegt für den Anschluß von Wellrohr oder für Mantelleitung.

Eigenschaften
– außenliegende Stahlfeder
des VKR PLUS mit 4 Lamellen für die sichere Gehäuseanwendung und die Absorption von Schwingungen
– hohe Ausreißkraft aus dem Gehäuse durch Verrastung mit Stahlfeder
– hohe Kontaktkraft

Einsatz
– für stark schwingungsbelastete Anwendung
– für spritzwassergeschützten Einsatz
– zur Übertragung niedriger bis hoher Ströme
– als fliegende Kupplung und zum Kontaktieren von Sensoren mit Anschluß nach DIN 72585
– als kombiniertes Steckverbindersystem mit MKR PLUS / MKS PLUS Kontakten

Kontakte
VKR PLUS
– 2 Rastarme gewährleisten den sicheren Halt im
Gehäuse
– die Isolationskralle ist für die Aufnahme eines Seals ausgelegt

VKS PLUS
– 4 Rastarme gewährleisten den sicheren Halt im Gehäuse
– die Isolationskralle ist für die Aufnahme einesSeals ausgelegt

Gehäuse
– wasserdicht durch Seals und Gehäusedichtung
– gerader und 90° gewinkelter Leitungsabgang

Lieferform
Kontakte
– Einzelform für Handcrimpwerkzeuge
– Bandform für Halb- und Vollautomaten Gehäuse
– lose in Standardverpackungen

WDF


Winkeldoppelflachfedersysteme (2,8 / 4,8 mm x 0,8 mm)
Die WDF Systeme sind für ein- und mehrpolige Steckverbindungen mit gewinkeltem Leiteranschluß
konstruiert. Die Anwendung erfolgt in der Kfz-Industrie, der Hausgeräteindustrie und der Industrieelektronik.

Eigenschaften
– geringe Aufsteck- und Abziehkraft
– hohe Kontaktdichte
– große Kontaktsicherheit bei hohen Umgebungstemperaturen
– erhöhte Strombelastbarkeit durch den Einsatz von Stahlfedern Einsatz
– zum Stecken auf Bauteile

Kontakte
WDF 1
– mit Stahlfeder

WDF 1 Lötversion
– mit Stahlfeder

WDF 2
– mit außenliegender Stahlfeder
– wahlweise mit ein oder zwei Rastarmen

Gehäuse
Konstruktive Details der Gehäuse für eine hohe Betriebssicherheit:
– Zusatzverriegelung
– Kodierung
– Klappdeckel

Lieferform
Kontakte
– Bandform für Halb- und Vollautomaten
Gehäuse
– lose in Standardverpackungen
