Aderendhülsen.
Was sind Aderendhülsen?
Aderendhülsen sind ein unverzichtbares Bauteil in der modernen Elektroinstallation. Sie schützen feindrähtige Leiter vor Beschädigung, verbessern den elektrischen Kontakt und sorgen für eine sichere und dauerhafte Verbindung. Besonders bei fein- oder mehrdrähtigen Leitungen verhindern sie, dass einzelne Drähte beim Anschließen aufspreizen oder abbrechen. Neben dem mechanischen Schutz bieten sie auch eine elektrische Funktionssicherheit, indem sie den Übergangswiderstand minimieren und Kurzschlüsse verhindern.
Es sind kleine Metallhülsen – meist aus Kupfer gefertigt und oft verzinnt – die am Ende von abisolierten Litzen angebracht und anschließend mit einem Crimpwerkzeug verpresst werden. Sie stabilisieren den Leiter, erleichtern die Montage in Anschlussklemmen und stellen eine gleichmäßige Leiterpressung sicher.
Püplichhuisen bietet Aderendhülsen
in folgenden Varianten:
- Aderendhülsen ohne Kunststoffkragen
- Aderendhülsen mit Kunststoffkragen
- Doppel-Aderendhülsen
- Bandware mit Aderendhülsen
Vorteile und Nutzen von
von Aderendhülsen.
Aderendhülsen spielen in der Elektroinstallation eine wichtige Rolle, weil sie:
- Litzen vor Beschädigung schützen – verhindert Abbrechen oder Lockern einzelner Drähte
- Kurzschlüsse vermeiden – fixieren und trennen die Leiterenden zuverlässig
- Elektrische Verbindungen optimieren – sorgen für gleichmäßigen Pressdruck und geringen Widerstand
- Montage vereinfachen – gerade bei Schraubklemmen wird ein sicherer Halt ermöglicht
- Normgerechte Installation sicherstellen – entsprechend DIN und IEC
Arten und Anwendung von Aderendhülsen.
Welche gibt es?
Es gibt mehrere Haupttypen von Aderendhülsen:

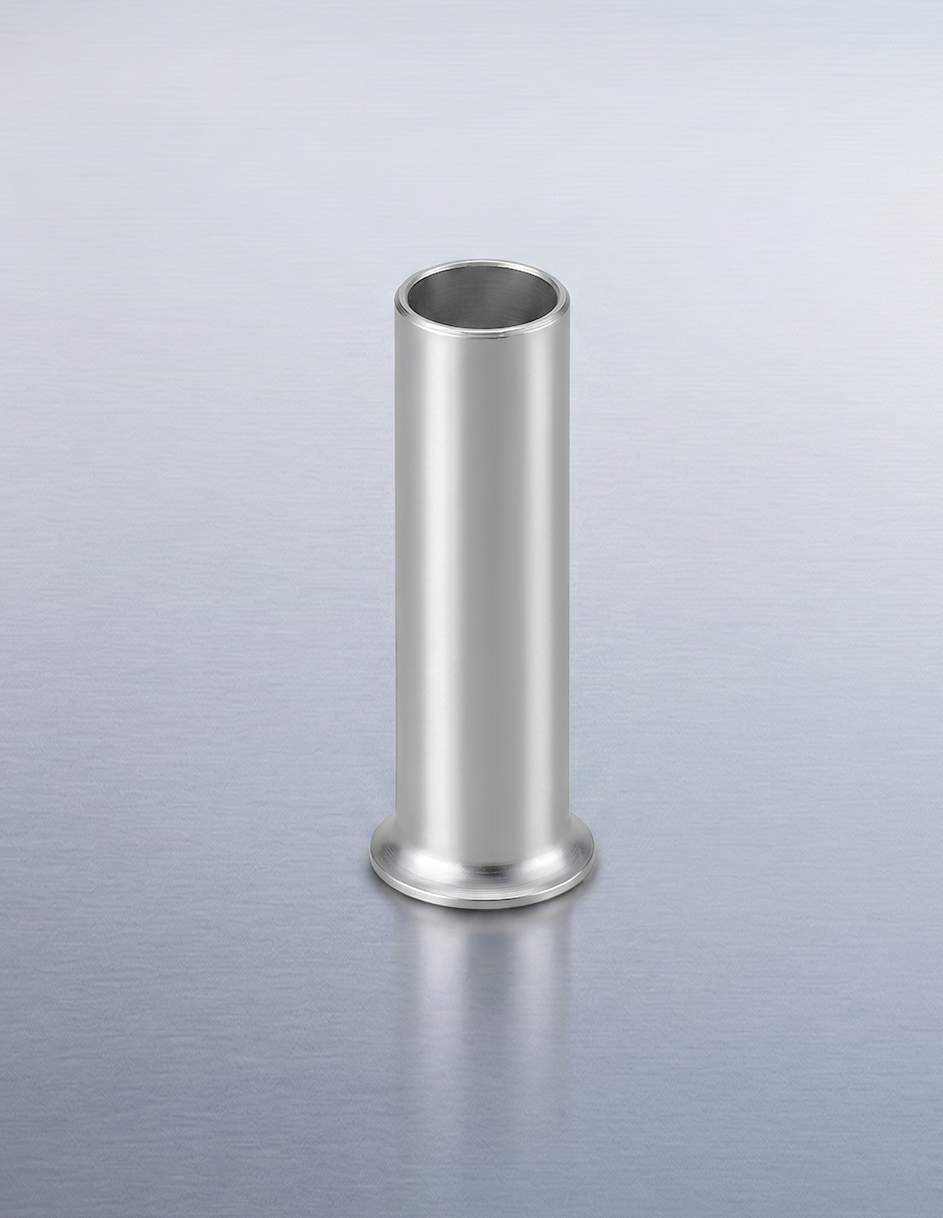

Unisolierte Aderendhülsen: reine Metallhülse, häufig verzinnt zum Korrosionsschutz

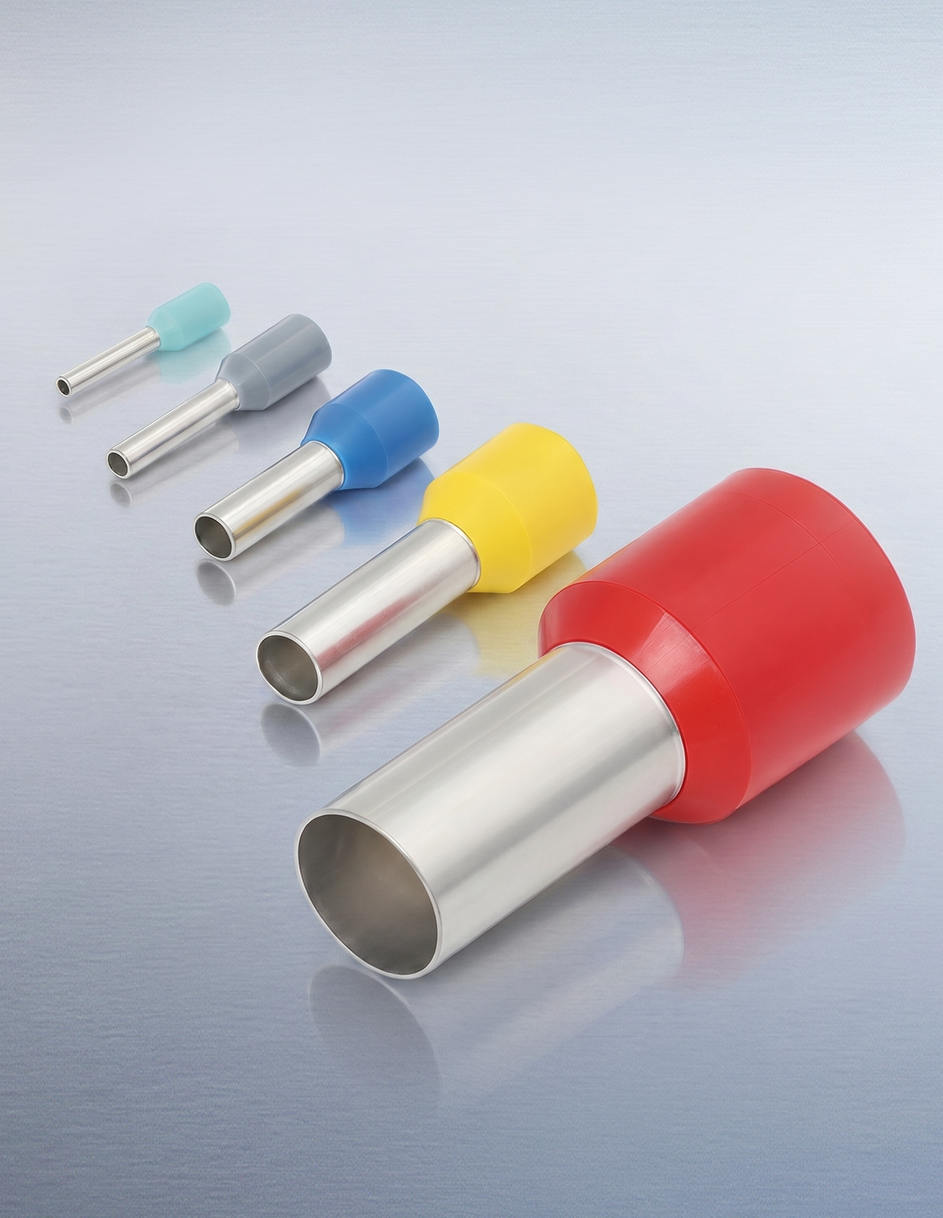

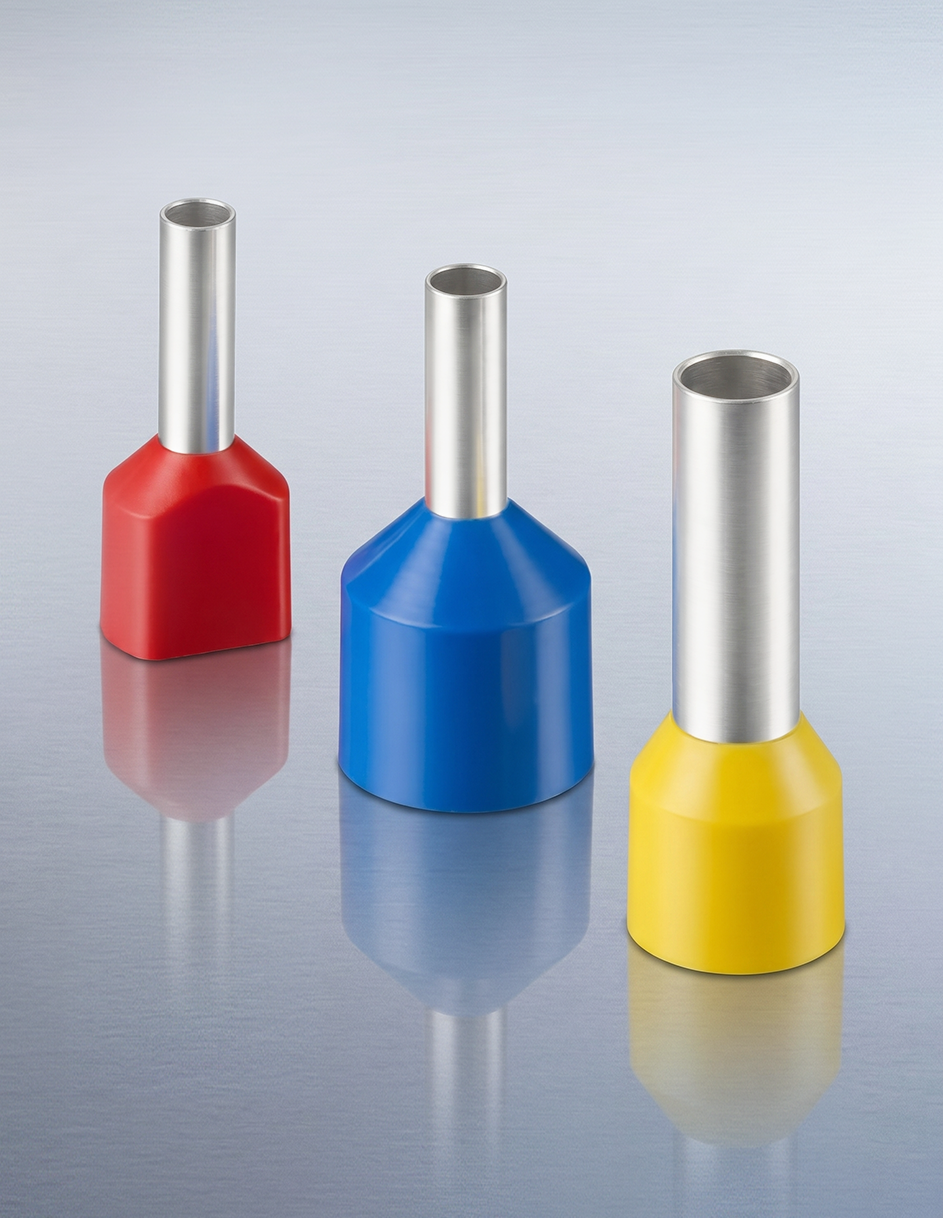

Isolierte Aderendhülsen: mit farbigem Kunststoffkragen, der zusätzlich den Leiterquerschnitt kennzeichnet und Berührungsschutz bietet

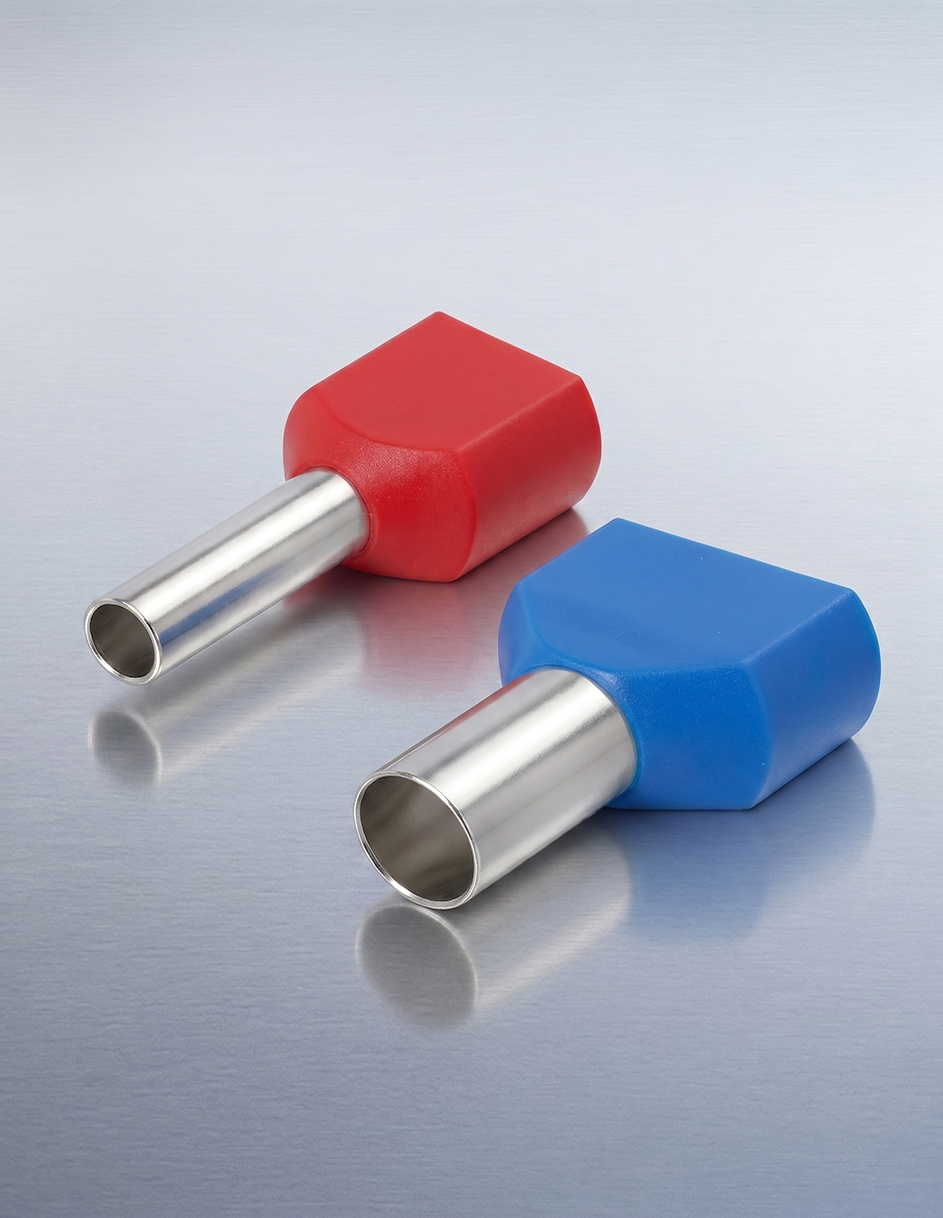

Doppel-Aderendhülsen: sie fassen zwei Leiter in einer Klemme
Einsatzbereiche
für Aderendhülsen.
In Kombination mit Schraub- oder Steckklemmen bieten Aderendhülsen entscheidende Vorteile. Sie verhindern, dass einzelne Drähte beim Anziehen der Schraube beschädigt werden oder sich lockern, und sorgen für einen stabilen Halt – selbst bei Vibrationen oder häufigem Bewegen der Leitung. Dies ist besonders relevant in Schaltschränken, Steuerungen, Schalttafeln und industriellen Maschinen.
Aderendhülsen:
Normen und Vorschriften
Die DIN 46228 (Teile 1 – 4) ist die maßgebliche Norm:
- Teil 1 & 2 – unisolierte Aderendhülsen
- Teil 3 – isolierte Aderendhülsen
- Teil 4 – Doppel-Aderendhülsen
Daneben gibt es internationale Standards wie die IEC-Normen, die vergleichbare Anforderungen festlegen.
Passende Verarbeitungswerkzeuge
für Aderendhülsen
Für die fachgerechte Verarbeitung von Aderendhülsen werden Crimpwerkzeuge eingesetzt.
Je nach Anforderung kommen unterschiedliche Pressprofile zum Einsatz:
- Sechskantpressung – für eine optimale Rundumverpressung und hohe mechanische Festigkeit
- Vierkantpressung – universell einsetzbar und für viele Querschnitte geeignet
- Trapezpressung – besonders gebräuchlich bei unisolierten Hülsen
Bei Püplichhuisen beraten wir Sie umfassend bei der Auswahl und liefern die passenden Werkzeuge direkt mit.
Unsere Partner.
Bei der Distribution setzen wir bewusst auf ein kuratiertes Markenportfolio, verlässlich geprüfte Qualität und fundierte Technikkompetenz, damit Komponenten schnell verfügbar sind und sich reibungslos in Ihre Anwendungen einfügen. Das Spektrum reicht von Steckverbindern, Crimpkontakten und Aderendhülsen über Kabelschutz und Kennzeichnung bis zu Befestigungstechnik, Verarbeitungswerkzeugen und Schnittstellen zur Automatisierung – effizient aus einer Quelle und sicher in der Umsetzung.
Unsere
Produktkataloge.
Alle Produktkataloge, Serienübersichten und Datenblätter von Püplichhuisen an einem Ort – immer aktuell. Mit technischen Spezifikationen, Normen und Bestellinformationen als PDF zum direkten Download. Ideal für Einkauf, Entwicklung und Produktion.
Ihr Weg zum Distributor
für Aderendhülsen.
Nutzen Sie unser Kontaktformular oder rufen Sie uns direkt an, um mehr über unsere Distributionsleistungen zu erfahren. Unsere Ingenieure analysieren Ihre Anforderungen und erstellen Ihnen ein detailliertes Angebot.
Alle Produktgruppen.
Elektronik-
Steckverbinder und
Steckverbinder-
systeme
Kabelbinder-
und Befestigungs-
elemente
Kabelbinder- und Befestigungselemente für diverse Anwendungen zum Bündeln, Befestigen und Kennzeichnen:
- UV- und wetterbeständig
- halogenfrei
- wiederlösbar
- UL-, CSA-Approbation, VG, MIL, u.v.a.m.
- hitzestabilisiert
- TEFZEL-Binder bis 260 °C
- EDGE CLIP zur Kantenbefestigung
- Edelstahlkabelbinder mit Zugkräften bis 4.000 N
Crimpkontakte,
Steckverbinder
und Gehäuse
FAQ: Häufige Fragen
zu Aderendhülsen.
Wofür braucht man Aderendhülsen?
Zum Schutz von Litzen, zur Verbesserung der Kontaktqualität und zur Vermeidung von Kurzschlüssen.
Sind Aderendhülsen Pflicht?
Bei VDE-konformen Installationen mit feindrähtigen Leitern in Klemmen oft vorgeschrieben.
Welche Normen gelten bei Aderendhülsen?
In Deutschland die DIN 46228, international häufig IEC-Normen.
Welche Vorteile bieten isolierte Ausführungen?
Bessere Handhabung, farbliche Querschnittskennzeichnung, zusätzlicher Berührungsschutz.
Wo werden Aderendhülsen eingesetzt?
In Schaltschränken, Geräten, Steuerungen, Maschinenbau und Gebäudetechnik.
Wie werden Aderendhülsen installiert?
Die Hülse wird am abisolierten Leiterende aufgesetzt und mit einem passenden Crimpwerkzeug verpresst.
Welche Vorteile haben Aderendhülsen?
Sie schützen Leiterenden, verbessern den Kontakt, vereinfachen die Montage und erhöhen die Betriebssicherheit.
Gibt es verschiedene Arten von Aderendhülsen?
Ja – unisolierte, isolierte und Doppel-Aderendhülsen für verschiedene Anwendungen.
