Crimpkontakte,
Steckverbinder und Gehäuse –
sichere Verbindungstechnik.
Was sind Crimpkontakte und
Steckverbindersysteme?
Crimpkontakte und Steckverbinder bilden die Grundlage jeder elektrischen Verbindung. Sie sorgen für sichere, vibrationsfeste und langlebige Kontaktierungen zwischen Leitungen, Kabeln und Geräten. In Kombination mit passenden Gehäusen entstehen Systeme, die von der einfachen Kabelverbindung bis hin zu komplexen Steckverbindersystemen reichen – robust, präzise und für nahezu jede Branche geeignet.
Püplichhuisen bietet ein breites Portfolio an Crimpkontakten, Steckverbindern, Gehäusen und Verbindungssystemen – von klassischen Flachsteckkontakten bis hin zu industriellen Hochleistungsstecksystemen.
Vorteile und Nutzen von Crimpkontakten
und Steckverbindern.
- Zuverlässigkeit: normgerechte, gasdichte und vibrationssichere Verbindungen
- Flexibilität: große Auswahl an Bauformen, Größen und Materialien
- Sicherheit: Polsicherheit, Isolationsschutz und EMV-optimierte Systeme
- Effizienz: für Handverarbeitung, Halbautomaten und Serienfertigung
- Breiter Einsatzbereich: Automotive, Industrie, Medizintechnik, Energietechnik
Arten und Anwendung von Crimpkontakten.
Welche gibt es?

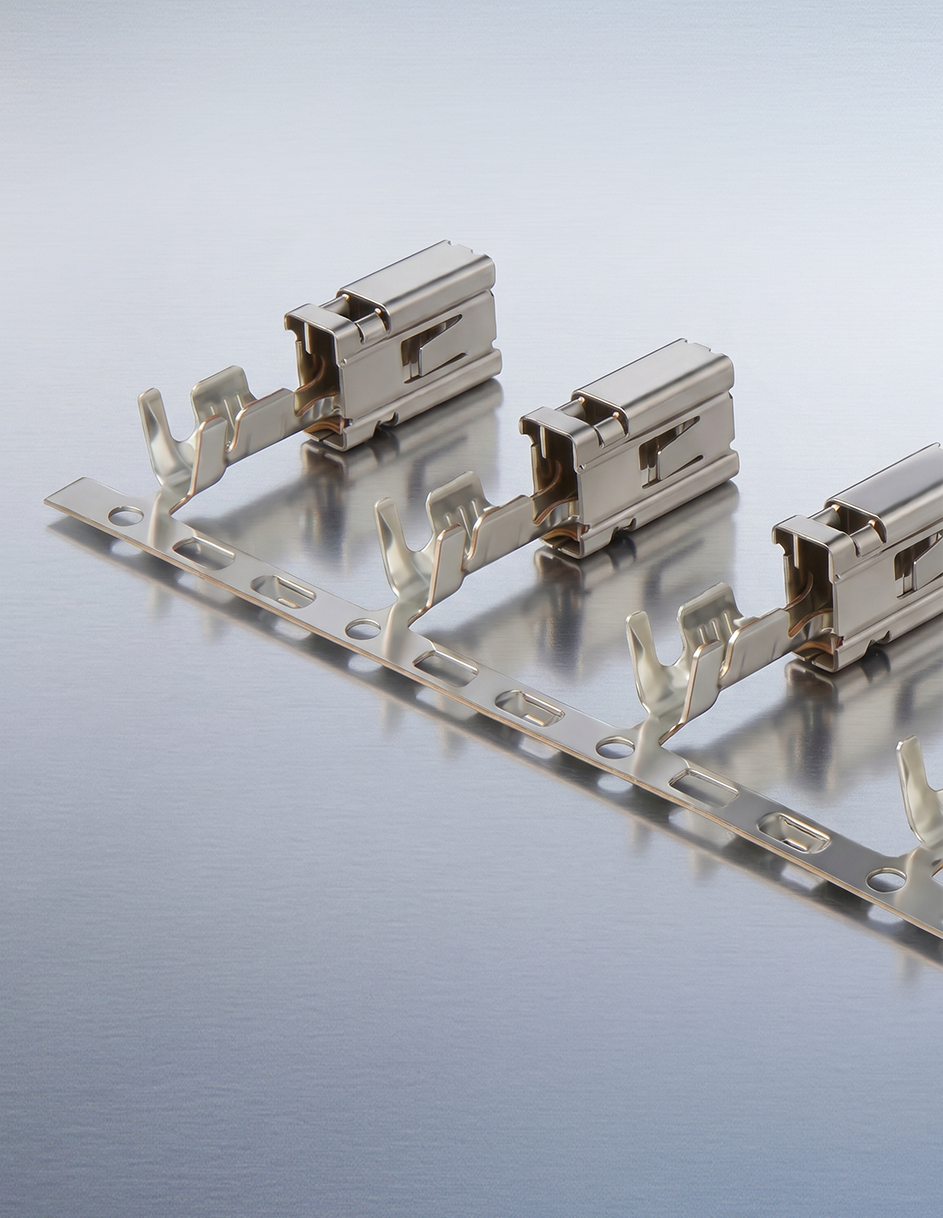

Crimpkontakte
in Bandform.
Kontakte auf Bandware sind für die automatisierte Verarbeitung in Crimpautomaten optimiert. Sie ermöglichen hohe Stückzahlen mit gleichbleibender Qualität.
Norm: nach DIN EN 60352-2 für gasdichte Crimpverbindungen geprüft.
Technische Details: geeignet für Querschnitte von 0,08 mm² bis 6 mm², bis zu 6.000 Crimps/h mit Automaten.
Anwendungen: Serienproduktion, Kabelbäume in Automotive, Elektrogerätefertigung, Weißgeräte, Maschinenbau, gesamte Industrie.

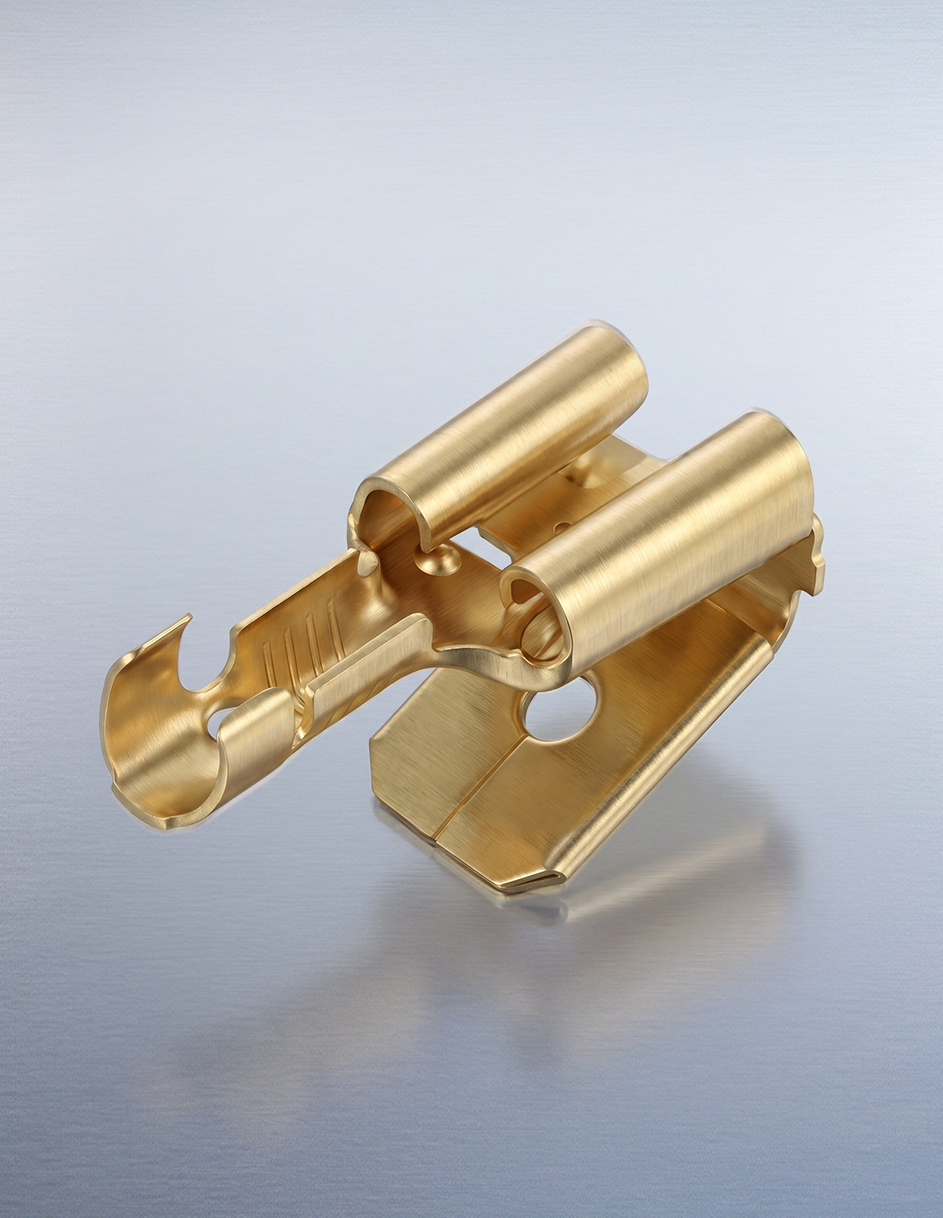

Crimpkontakte
in Einzelform.
Diese Kontakte werden manuell oder mit Halbautomaten verarbeitet. Sie bieten Flexibilität bei kleinen Serien oder Reparaturen.
Norm: ebenfalls DIN EN 60352-2, ideal für Kleinserienfertigung.
Technische Details: Querschnitte von 0,25 mm² bis 16 mm², hohe Variantenvielfalt.
Anwendungen: Prototypenbau, Wartung, Kleinserien, Sonderlösungen.
Arten und Anwendung von
Steckverbindern & Gehäusen.

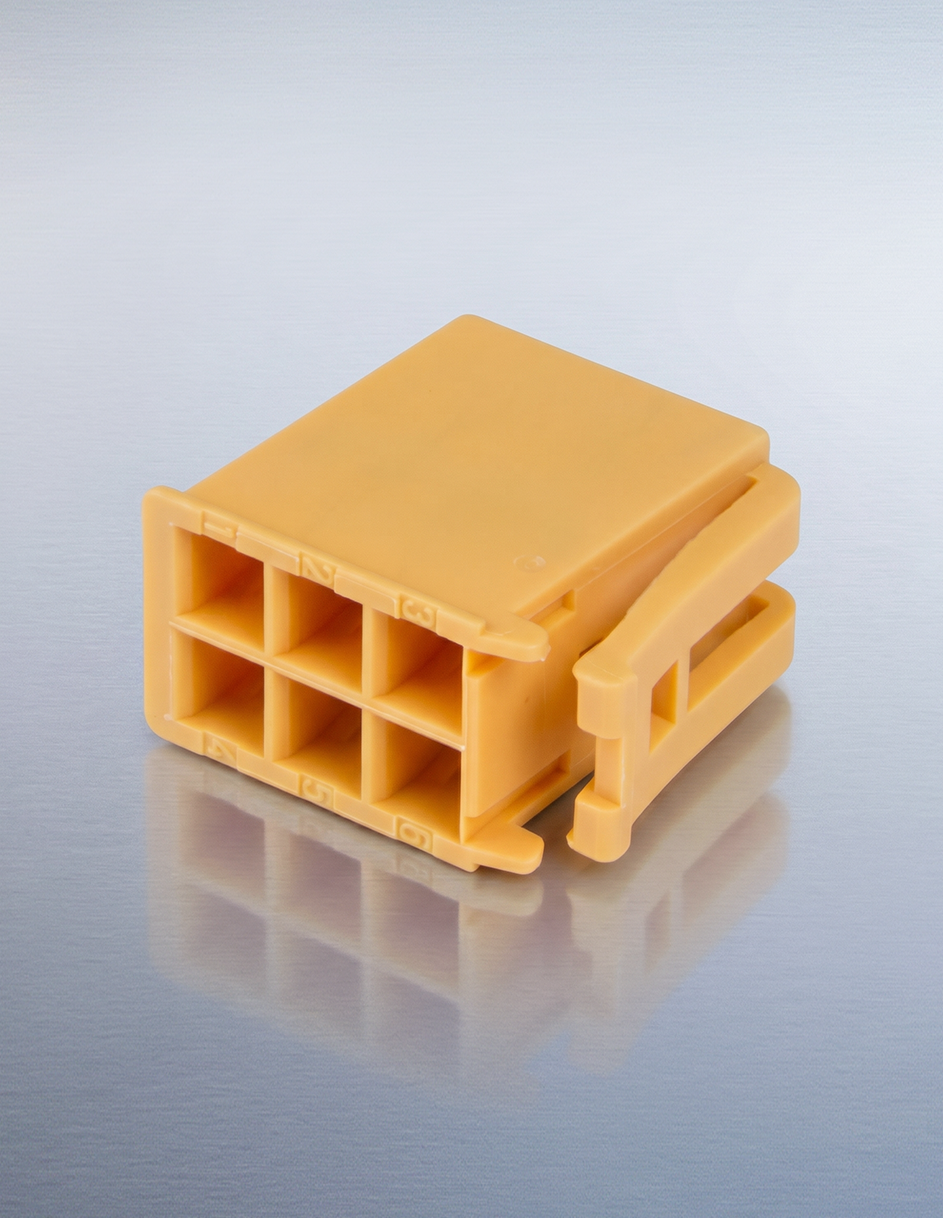

Gehäuse für
Steckverbindersysteme.
Die passenden Gehäuse sorgen für mechanischen Halt, Schutz gegen Umwelteinflüsse und Polsicherheit. Verfügbar in Kunststoff oder Metall, mit Schutzarten bis IP69K.
Norm: Gehäuse nach internationalen Standards wie IEC 60998/60999.
Anwendungen: Industrieautomation, Automotive, Medizintechnik.

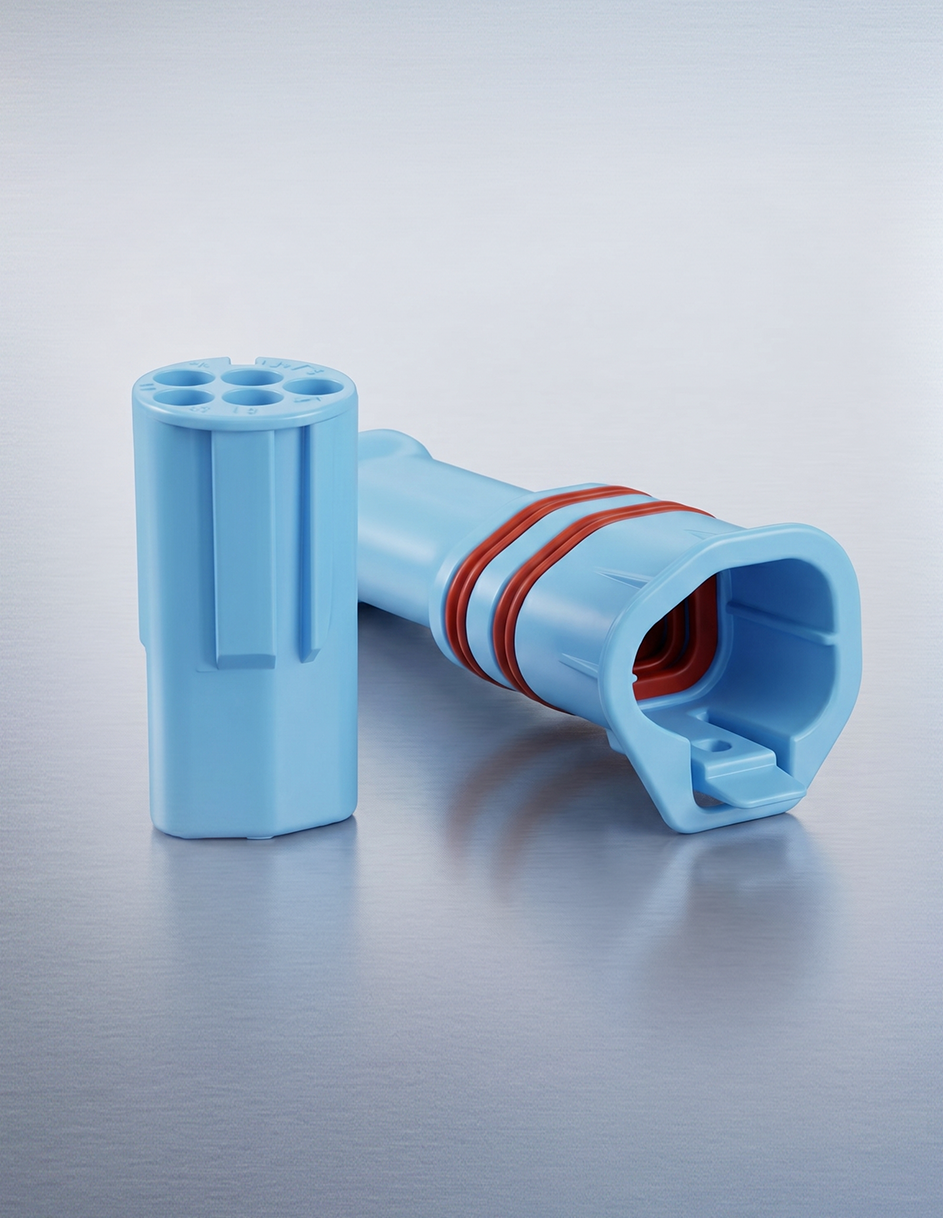

Komplexe Steckverbindersysteme
für den industriellen Einsatz.
Modulare Systeme kombinieren Signale, Daten und Leistung in einem Gehäuse. Sie bieten EMV-Schutz, Verriegelungen und hohe Polzahlen.
Norm: häufig nach IEC 61076 für Industrieanwendungen.
Anwendungen: Fertigungsanlagen, Robotik, Prozessautomation.

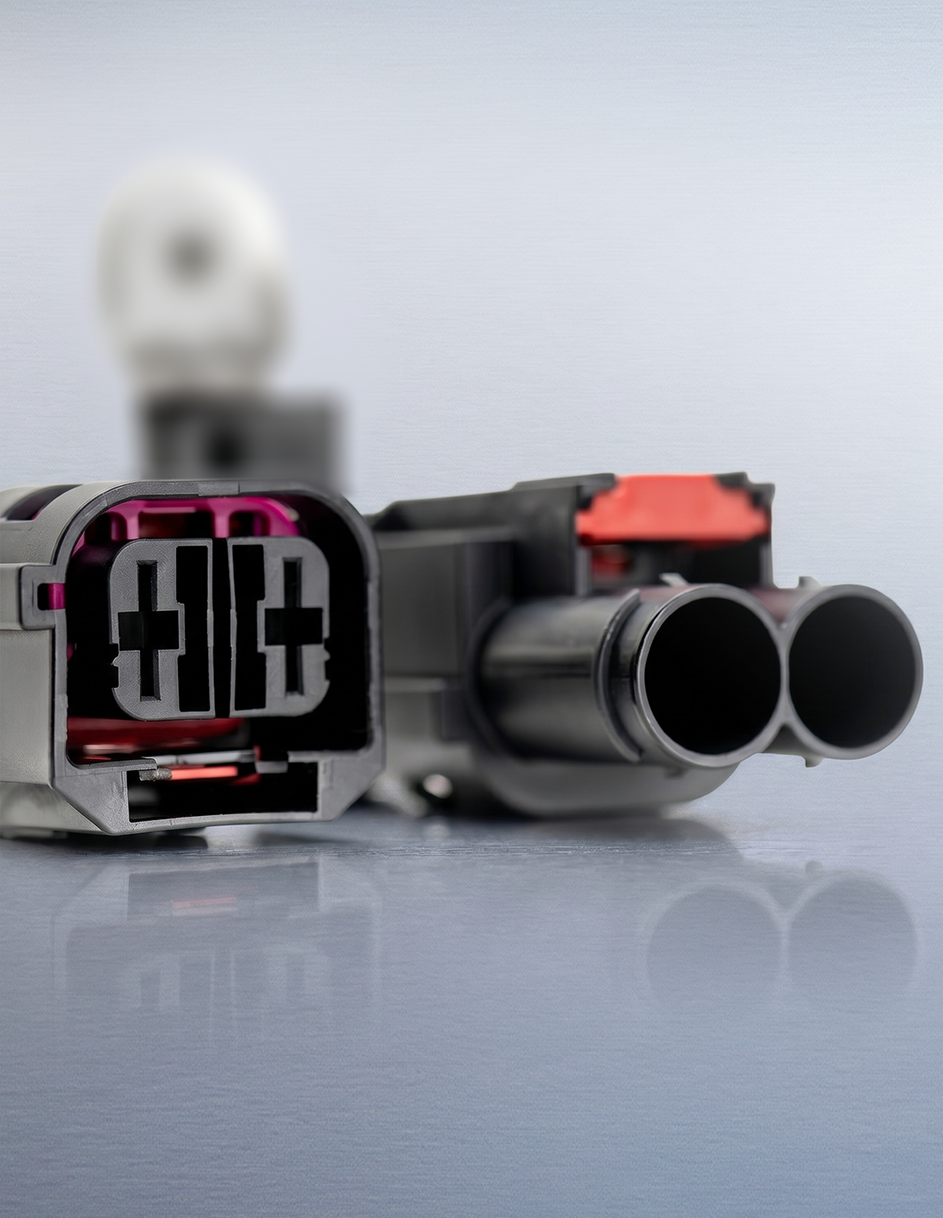

Steckverbindersysteme für
Nutzfahrzeuge.
Besonders robust gegen Vibration, Temperaturwechsel, Feuchtigkeit und Schmutz.
Norm: entwickelt nach LV214 und USCAR-2, die Prüfverfahren für Automotive-Steckverbinder definieren.
Anwendungen: LKW, Busse, Landmaschinen, Bau- und Spezialfahrzeuge.

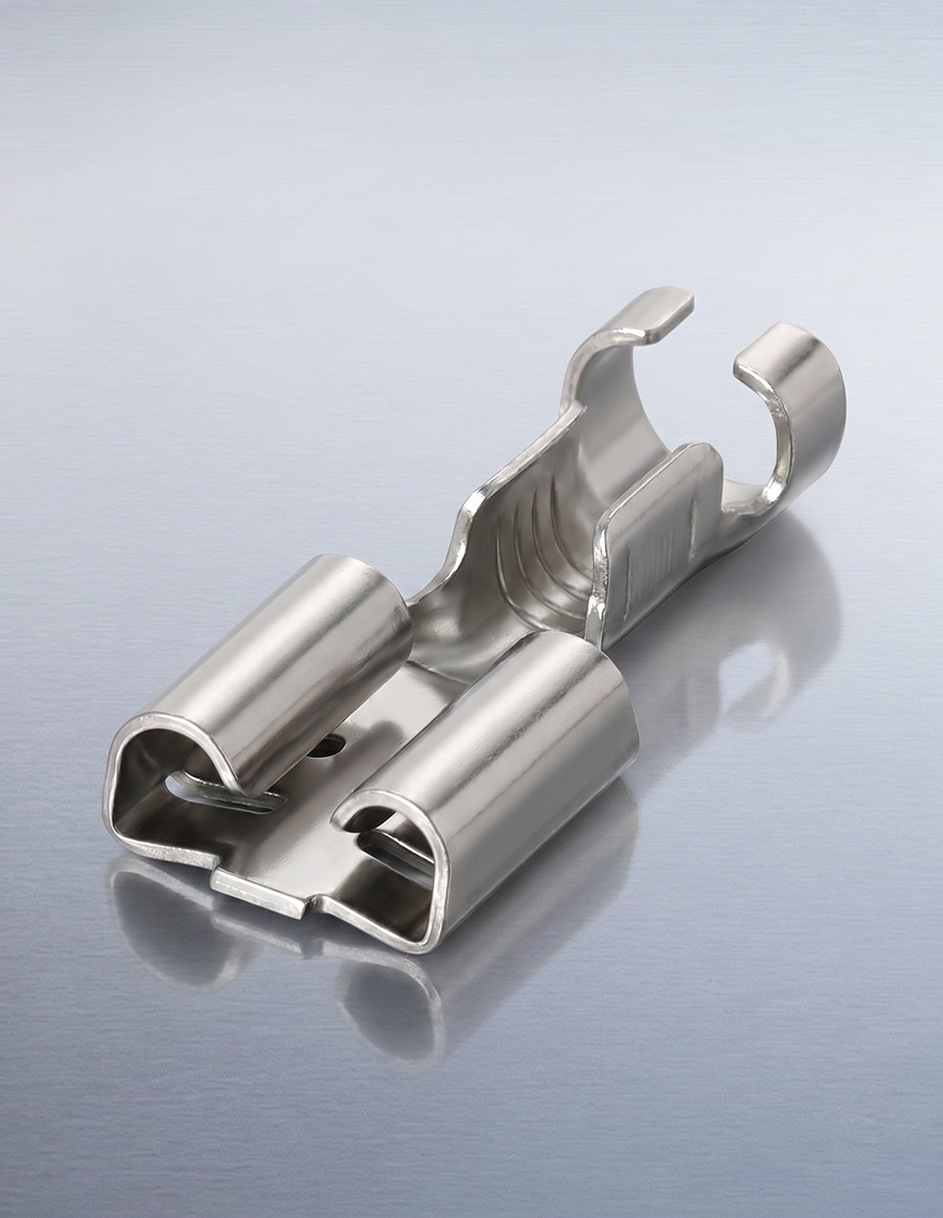

Flachstecktechnik
Die Flachstecktechnik ist eine der am weitesten verbreiteten Verbindungstechniken. Sie basiert auf flachen Kontaktzungen und den passenden Steckhülsen.
Norm: geregelt nach DIN 46340.
- Flachstecktechnik 2,8 mm
- Flachstecktechnik 4,8 mm
- Flachstecktechnik 6,3 mm
Anwendungen: Haushaltsgeräte, Fahrzeugbau, Schaltschrankbau. Elektronikbaugruppen, Steuergeräte.
Flachstecktechnik: Mit Federmechanismus für besonders sicheren Halt und vibrationsfeste Verbindung.

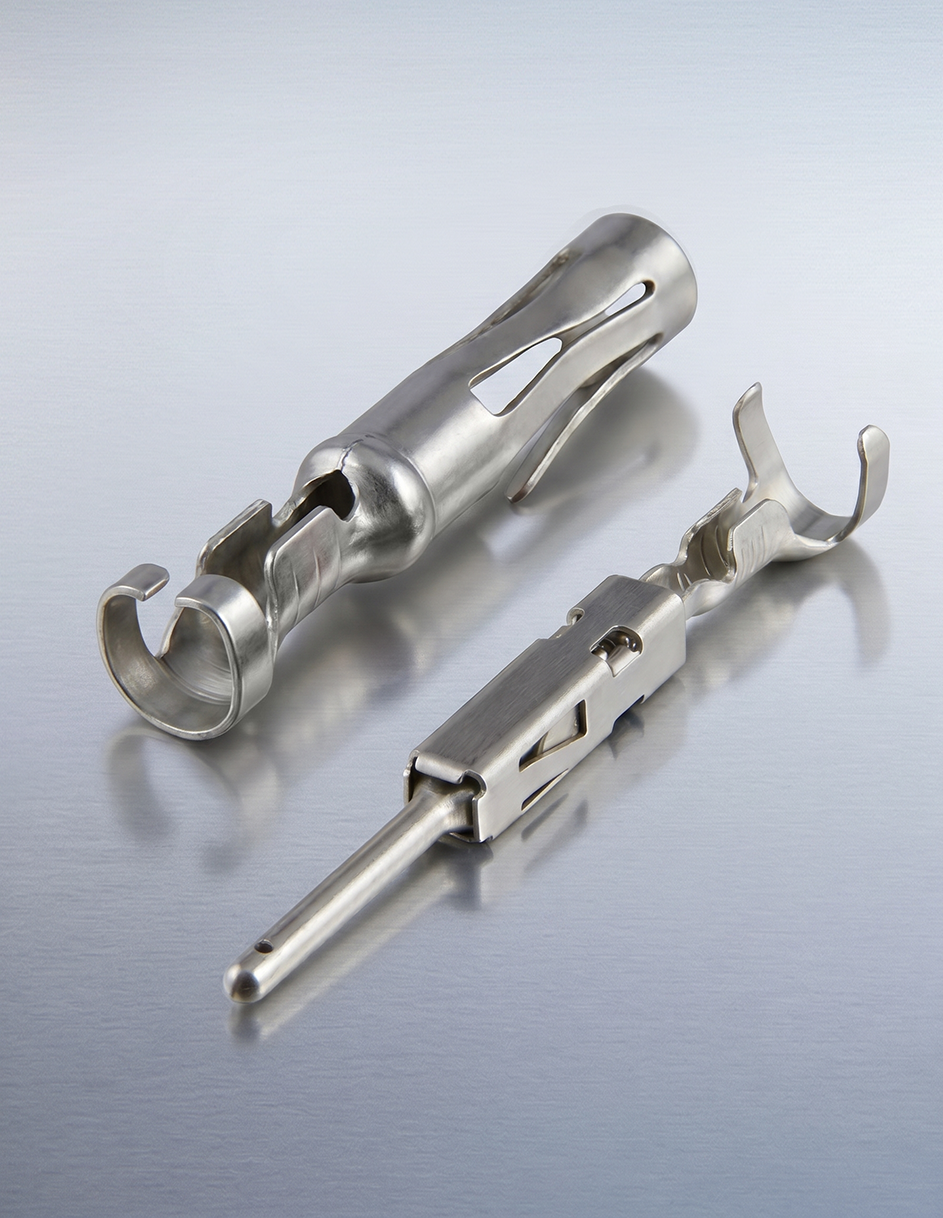

Rundstecktechnik
Rundsteckhülsen und Rundstecker basieren auf runden Kontaktstiften und Hülsen, bieten geringen Übergangswiderstand und sind vibrationsfest.
Norm: häufig nach IEC 61076.
Rundstecksystem 2,0 mm: Miniaturisiertes System für enge Einbauräume und Signalübertragung.
Anwendungen: Medizintechnik, Elektronik, Sensortechnik.

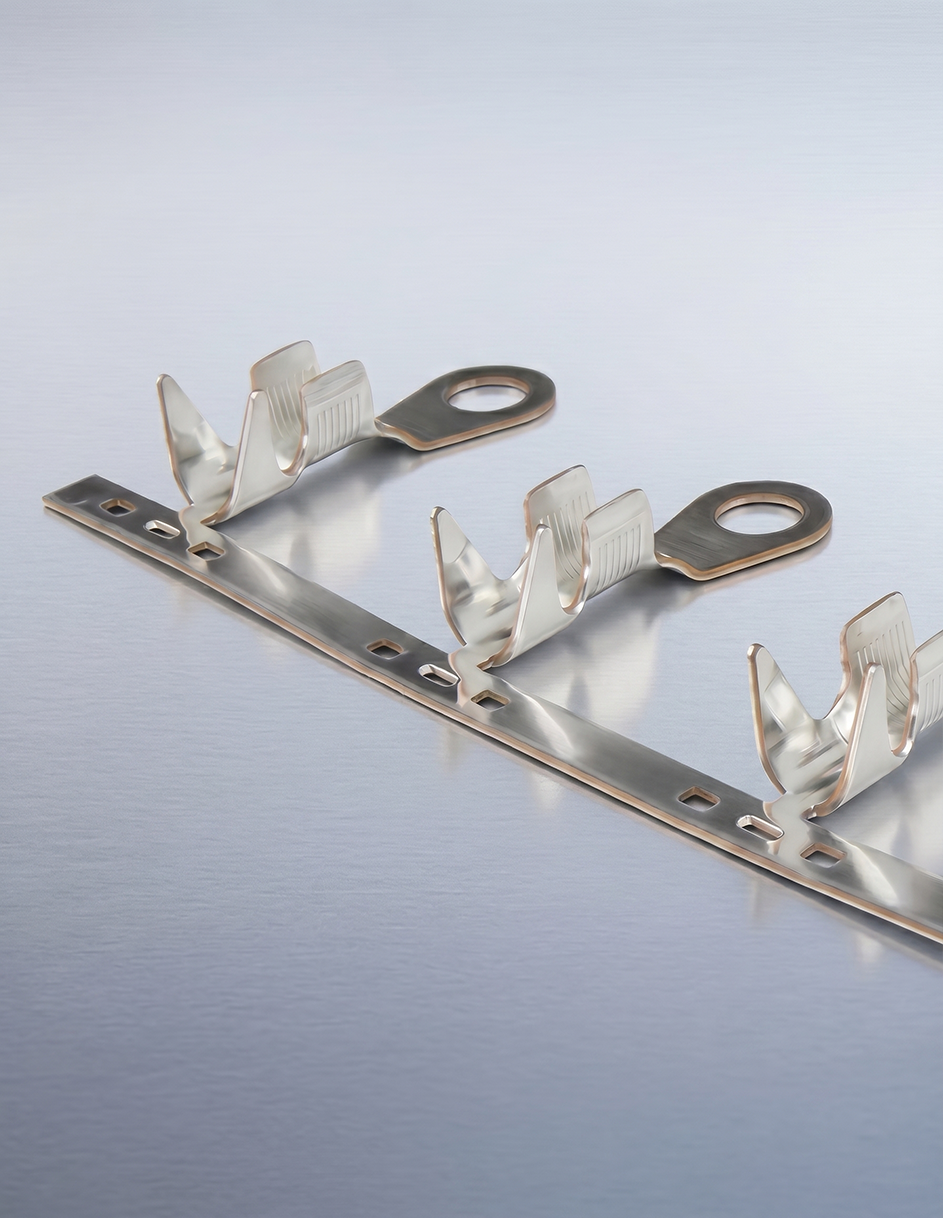

Krallenkabelschuhe
Allgemeines: Krallenkabelschuhe besitzen integrierte Krallen, die das Kabel zusätzlich fixieren.
- Ringform: Schraubbefestigung nach DIN EN 60999.
- Gabelform: schnelles Unterlegen unter Schrauben, auch bei festen Einbauten.
Anwendungen: Schaltschrankbau, Anlagenbau, Fahrzeugtechnik.
Unsere Partner.
Bei der Distribution setzen wir bewusst auf ein kuratiertes Markenportfolio, verlässlich geprüfte Qualität und fundierte Technikkompetenz, damit Komponenten schnell verfügbar sind und sich reibungslos in Ihre Anwendungen einfügen. Das Spektrum reicht von Steckverbindern, Crimpkontakten und Aderendhülsen über Kabelschutz und Kennzeichnung bis zu Befestigungstechnik, Verarbeitungswerkzeugen und Schnittstellen zur Automatisierung – effizient aus einer Quelle und sicher in der Umsetzung.
Unsere
Produktkataloge.
Alle Produktkataloge, Serienübersichten und Datenblätter von Püplichhuisen an einem Ort – immer aktuell. Mit technischen Spezifikationen, Normen und Bestellinformationen als PDF zum direkten Download. Ideal für Einkauf, Entwicklung und Produktion.
Ihr Weg zum Distributor
für Crimpkontakte und
Steckverbindersysteme.
Ob Crimpkontakte in Band- oder Einzelform, Steckverbindergehäuse oder komplette Stecksysteme für Industrie und Automotive – bei Püplichhuisen erhalten Sie die passenden Komponenten für jede Anwendung. Wir beraten Sie gerne!

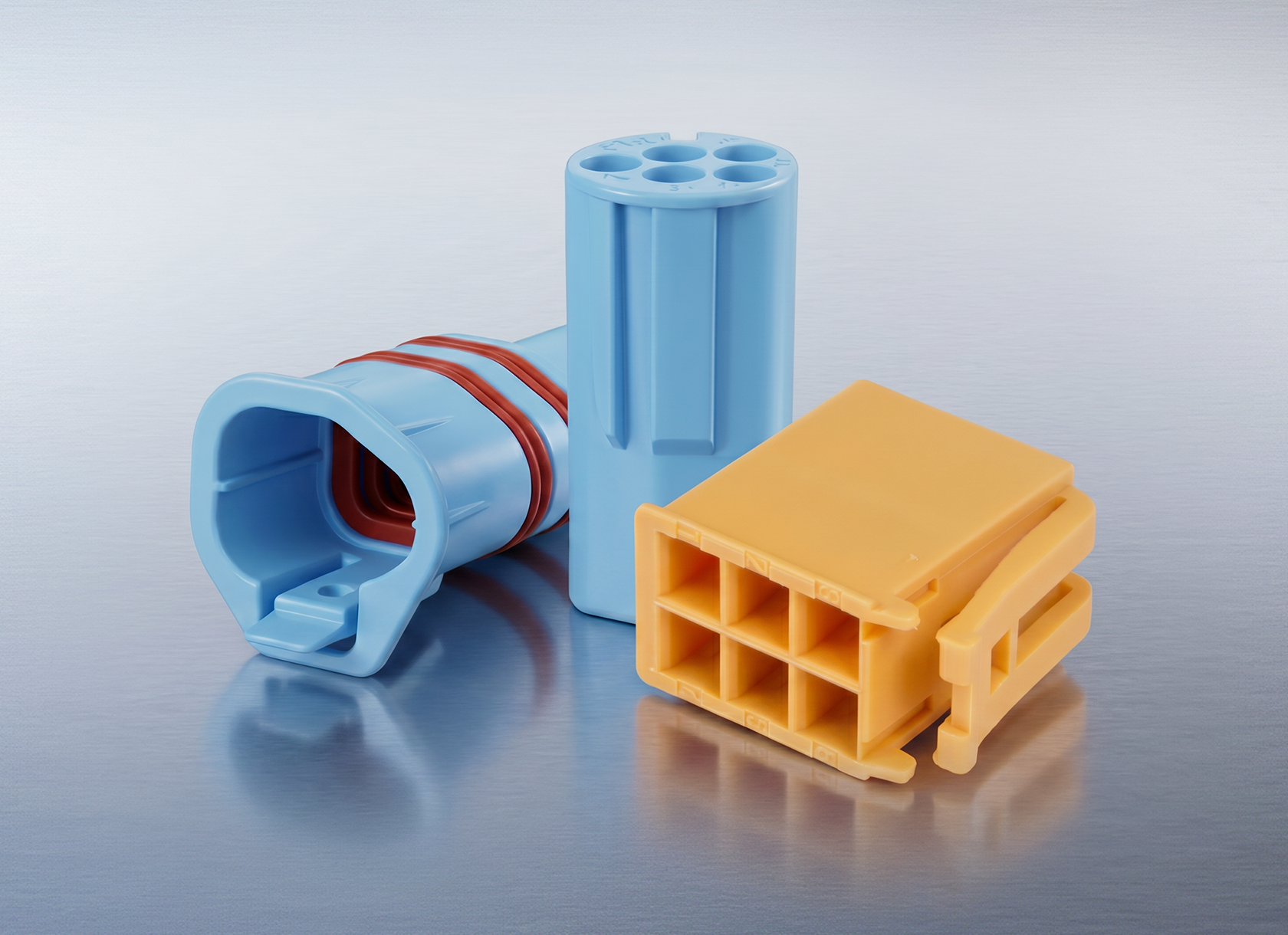

Alle Produktgruppen.
Elektronik-
Steckverbinder und
Steckverbinder-
systeme
FAQ: Häufige Fragen zu
Crimpkontakten, Steckverbindern
und Gehäusen.
Was ist der Unterschied zwischen Flach- und Rundstecktechnik?
Flachstecktechnik ist kompakt und schnell steckbar, Rundstecktechnik bietet geringere Übergangswiderstände und höhere Vibrationsfestigkeit.
Wann benutzt man Krallenkabelschuhe?
Bei Vibrationen oder mechanischer Belastung, wenn zusätzliche Fixierung notwendig ist.
Welche Unterschiede gibt es zwischen Crimpkontakten in Band- und Einzelform?
Bandkontakte sind für Automaten optimiert, Einzelformen für flexible Verarbeitung und kleinere Stückzahlen.
Wie viele Steckzyklen halten Flachsteckkontakte aus?
Je nach Ausführung 50–500 Zyklen. Für häufiges Stecken eignen sich Rundstecksysteme.
Welche Normen gelten für Steckverbinder im Nutzfahrzeugbereich?
Vor allem LV214 und USCAR-2, die Belastbarkeit, Dichtigkeit und Vibrationsbeständigkeit regeln.
Was ist der Unterschied zwischen isolierten und unisolierten Crimpkontakten?
Isolierte Kontakte schützen vor Kurzschluss und erleichtern die Handhabung; unisolierte sind kompakter und günstiger.
Wofür eignen sich Stoßverbinder?
Zum Verlängern oder Reparieren von Kabeln, mit Schrumpfschlauch auch gegen Feuchtigkeit geschützt.
