Verarbeitungstechnik –
präzise Lösungen für Kabel,
Leitungen und Verbindungen.
Bedeutung der
Verarbeitungstechnik.
Die Verarbeitungstechnik ist ein zentraler Bestandteil der Elektromechanik. Sie sorgt für die zuverlässige Bearbeitung von Kabeln, Leitungen und Kontakten und gewährleistet so sichere elektrische Verbindungen. Mit modernen Verarbeitungsgeräten lassen sich Kabelkonfektionen effizient, normgerecht und in gleichbleibend hoher Qualität herstellen.
Püplichhuisen bietet ein breites Sortiment an Verarbeitungsgeräten für Kabel, Leitungen, Crimp- und Quetschverbindungen, die in Handarbeit, teil- oder vollautomatisierten Prozessen eingesetzt werden können.
Vorteile und Nutzen
moderner Verarbeitungstechnik.
- Effizienz: höhere Geschwindigkeit bei gleichbleibender Qualität
- Präzision: normgerechte Verarbeitung von Kabeln und Kontakten
- Flexibilität: Lösungen für Handarbeit bis Serienfertigung
- Ergonomie: anwenderfreundliche Bedienung der Geräte
- Zuverlässigkeit: dauerhafte elektrische und mechanische Sicherheit
Varianten von
Verarbeitungsgeräten.
Welche gibt es?

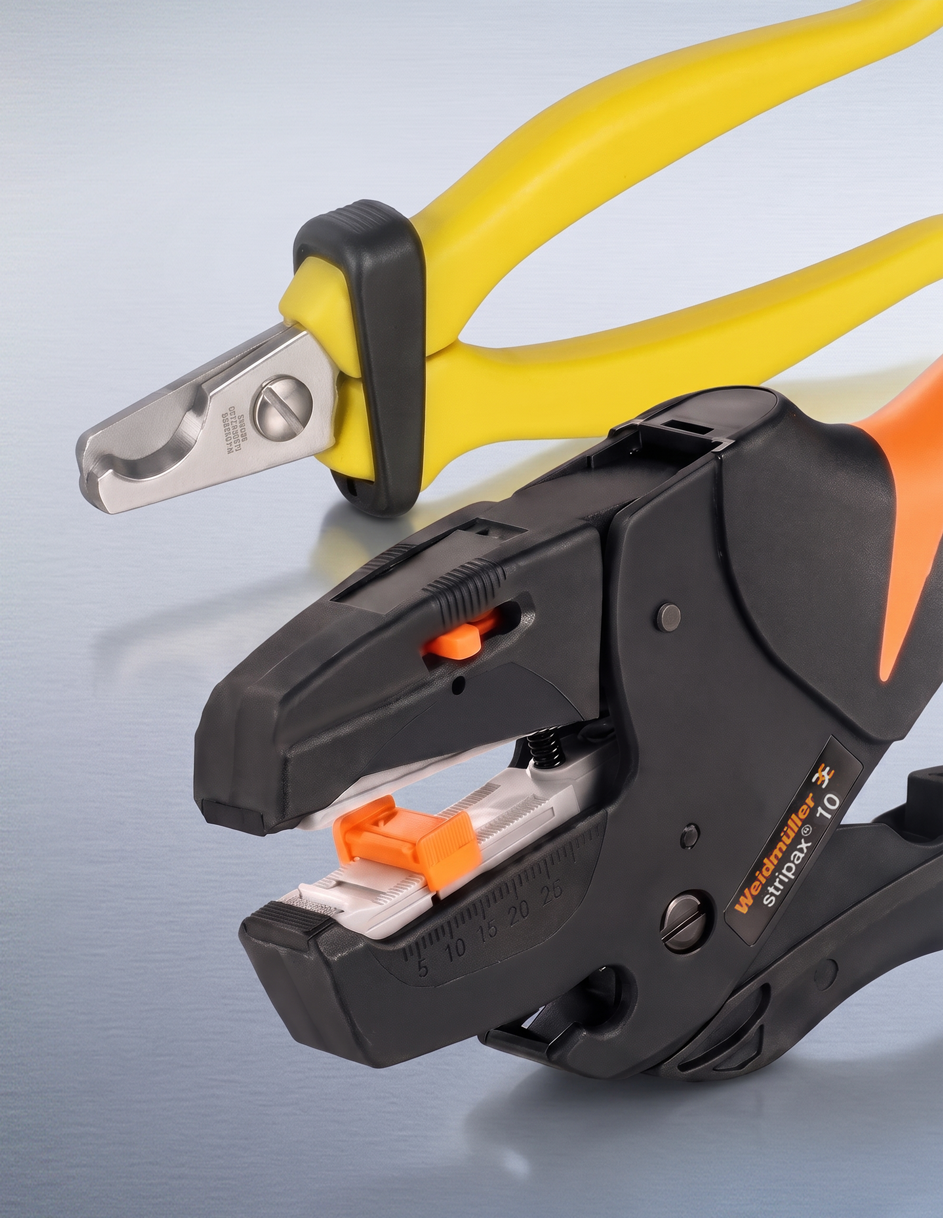

Verarbeitungsgeräte für
Kabel & Leitungen.
Diese Geräte ermöglichen das Schneiden, Abisolieren und Vorbereiten von Kabeln für die Weiterverarbeitung. Je nach Anforderung stehen manuelle, halbautomatische oder vollautomatische Maschinen zur Verfügung.
Technische Details: Bearbeitung von Kabeldurchmessern bis 120 mm², Schnittgeschwindigkeit bis 6.000 Zyklen/h, Längenautomatik bei Automaten, Integration in Fertigungslinien möglich.
Typische Anwendungen: Kabelkonfektion in Industrie, Automobiltechnik und Elektroinstallation.
Verarbeitungsgeräte
für Leitungen.
Leitungsverarbeitungsgeräte sind speziell auf Einzeladern und mehradrige Leitungen ausgelegt. Sie unterstützen Prozesse wie Abisolieren, Schneiden, Crimpen oder Verzinnen.
Technische Details: Leiterquerschnitte von 0,08 mm² bis 35 mm², automatisierte Zuführung, programmierbare Parameter für Serienfertigung.
Typische Anwendungen: Schaltschrankbau, Medizintechnik, Luft- und Raumfahrt, Elektrogerätefertigung.

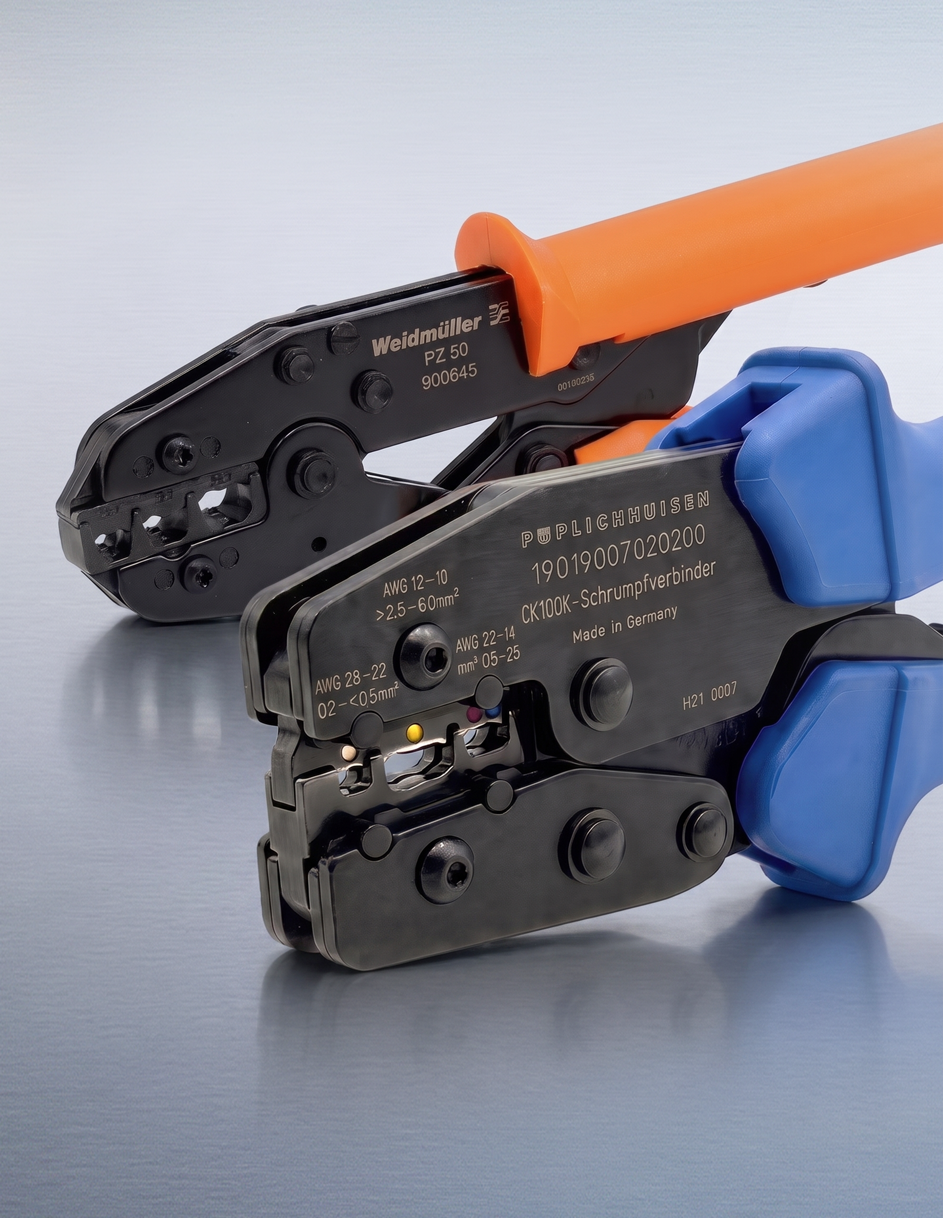

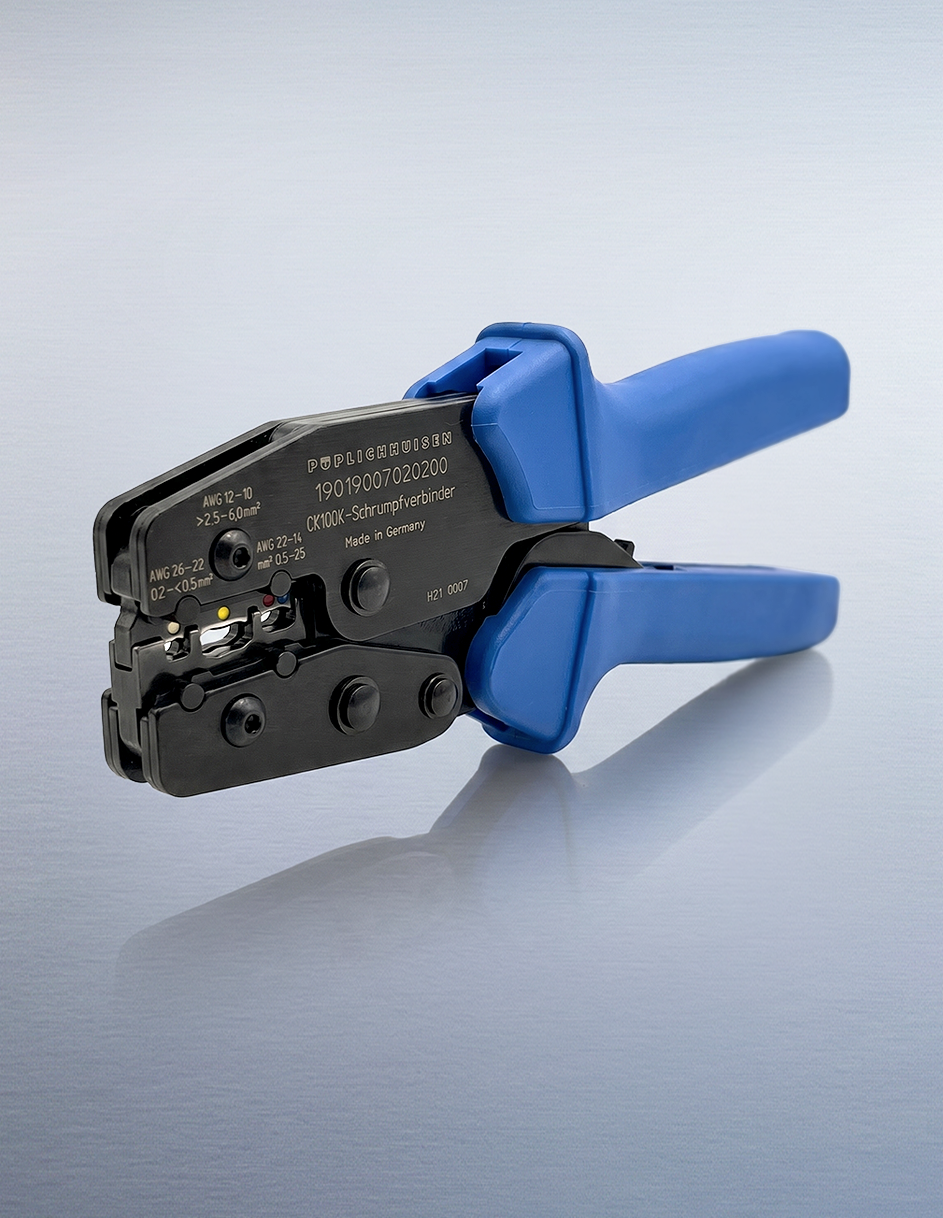

Verarbeitungsgeräte für
Crimp- und Quetschverbindungen.
Crimpgeräte sind die Basis für sichere, gasdichte und normgerechte Verbindungen zwischen Kabel und Kontakt. Sie stellen eine langlebige Alternative zum Löten dar.
Technische Details: Handcrimpzangen für kleine Serien, Presskraft bis 20 kN bei Automaten, normgerecht nach DIN EN 60352-2. Wartung durch regelmäßige Kalibrierung empfohlen.
Typische Anwendungen: Kabelbäume in der Automobilindustrie, Steuergeräte, Hochstromanwendungen.

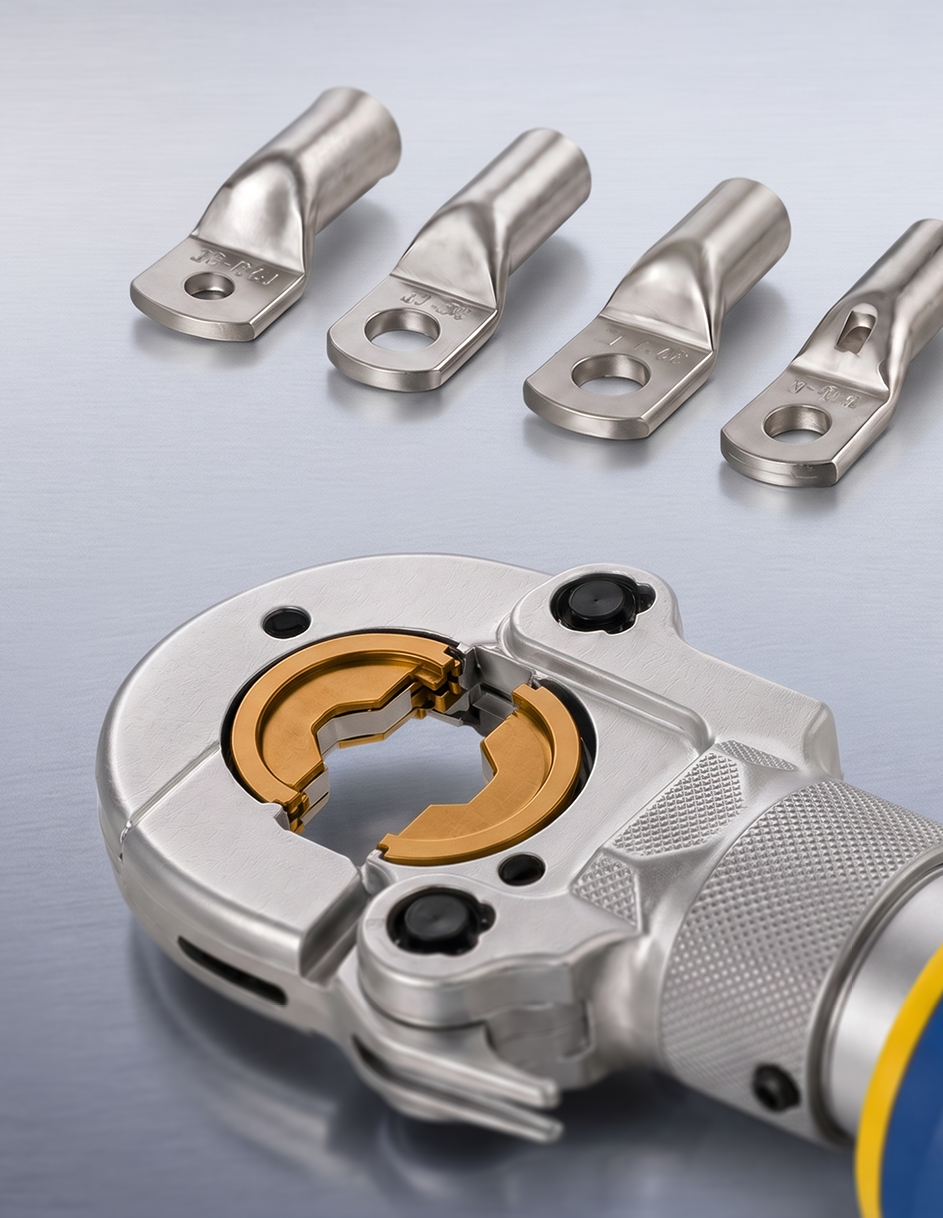

Verarbeitungsgeräte
für Pressverbindungen /
Rohrkabelschuhe.
Quetschgeräte sorgen für eine mechanische Verbindung von Leitern und Kabelschuhen ohne Löten. Durch den Einsatz passender Werkzeuge entsteht eine zuverlässige Klemmung mit hoher mechanischer Festigkeit.
Technische Details: geeignet für Querschnitte von 0,5 bis 240 mm², Verarbeitung von isolierten und unisolierten Kabelschuhen, gängige Pressarten: Dornpressung, Sechskantpressung.
Typische Anwendungen: Energietechnik, Schaltschrankbau, Anlagenbau, Transport- und Fahrzeugtechnik.
Vergleich: manuelle,
halbautomatische und
vollautomatische Verarbeitung.
Geräteart
Vorteile
Nachteile
Einsatzbereich
Übersicht der
Verarbeitungsgeräte
bei Püblichhuisen.
Kategorie
Besonderheiten
Technische Details
Typische Einsatzgebiete
Synonyme und
verwandte Begriffe.
- Crimpmaschinen
- Kabelbearbeitungsmaschinen
- Kabelkonfektionsgeräte
- Kontaktverarbeitungsgeräte
- Presswerkzeuge für Elektrotechnik
Besonders gesucht werden auch Begriffe wie automatisierte Kabelbearbeitung oder Verarbeitungsgeräte für Kabelbäume.
Normen und
Qualitätsstandards.
Die Verarbeitungstechnik orientiert sich an internationalen Normen, die die Qualität und Sicherheit der Verbindungen sicherstellen:
- DIN EN 60352-2 – Crimpverbindungen für elektrische Leiter
- DIN EN 60999 – Verbindungsklemmen für Kupferleiter
- IEC 60352 – nicht lösbare elektrische Verbindungen
- UL-/CSA-Zertifizierungen – internationale Sicherheitsanforderungen
Unsere Partner.
Bei der Distribution setzen wir bewusst auf ein kuratiertes Markenportfolio, verlässlich geprüfte Qualität und fundierte Technikkompetenz, damit Komponenten schnell verfügbar sind und sich reibungslos in Ihre Anwendungen einfügen. Das Spektrum reicht von Steckverbindern, Crimpkontakten und Aderendhülsen über Kabelschutz und Kennzeichnung bis zu Befestigungstechnik, Verarbeitungswerkzeugen und Schnittstellen zur Automatisierung – effizient aus einer Quelle und sicher in der Umsetzung.
Unsere
Produktkataloge.
Alle Produktkataloge, Serienübersichten und Datenblätter von Püplichhuisen an einem Ort – immer aktuell. Mit technischen Spezifikationen, Normen und Bestellinformationen als PDF zum direkten Download. Ideal für Einkauf, Entwicklung und Produktion.
Ihr Weg zum Partner
für Verarbeitungstechnik.
Ob Handgeräte für flexible Einsätze oder vollautomatische Maschinen für Großserien – bei Püplichhuisen erhalten Sie präzise und langlebige Verarbeitungsgeräte für Kabel, Leitungen und Kontakte.
Alle Produktgruppen.
Elektronik-
Steckverbinder und
Steckverbinder-
systeme
Kabelbinder-
und Befestigungs-
elemente
Kabelbinder- und Befestigungselemente für diverse Anwendungen zum Bündeln, Befestigen und Kennzeichnen:
- UV- und wetterbeständig
- halogenfrei
- wiederlösbar
- UL-, CSA-Approbation, VG, MIL, u.v.a.m.
- hitzestabilisiert
- TEFZEL-Binder bis 260 °C
- EDGE CLIP zur Kantenbefestigung
- Edelstahlkabelbinder mit Zugkräften bis 4.000 N
Crimpkontakte,
Steckverbinder
und Gehäuse
FAQ: Häufige Fragen
zur Verarbeitungstechnik.
Was ist der Unterschied zwischen Crimp- und Quetschverbindungen?
Crimpverbindungen sind gasdicht und vibrationssicher, Quetschverbindungen bieten hohe mechanische Festigkeit, sind aber nicht gasdicht.
Wann lohnt sich der Einsatz von Halb- oder Vollautomaten?
Halbautomaten lohnen sich ab mittleren Serien, Vollautomaten bei Großserien oder wenn hohe Stückzahlen mit konstanter Qualität gefordert sind.
Welche Querschnitte können Verarbeitungsgeräte abdecken?
Von feinen Litzen mit 0,08 mm² bis hin zu Starkstromleitungen mit 240 mm², abhängig vom Gerätetyp.
Welche Normen gelten für Crimpverbindungen?
Vor allem DIN EN 60352-2 sowie internationale IEC-Normen. Diese definieren Qualität, Prüfverfahren und Anforderungen an die Verarbeitung.
Welche Pressarten gibt es bei Quetschverbindungen?
Üblich sind Dornpressung, Sechskantpressung und Ovalpressung, je nach Kabelschuh und Anforderung.
Wie erkenne ich eine gute Crimpverbindung?
Durch Zugprüfung, Sichtkontrolle und normgerechte Maße der Crimpstelle. Eine saubere, glatte Oberfläche ohne Risse gilt als Qualitätsmerkmal.
